Manuale Schema Fusibili Subaru Forester: Guida Completa per Ogni Generazione Facile da Seguire!

I fusibili rappresentano un componente cruciale nell'impianto elettrico di qualsiasi veicolo, inclusa la Subaru Forester. Essi sono progettati per proteggere i circuiti e le apparecchiature elettriche da sovraccarichi di corrente, "fondendosi" e interrompendo il flusso di elettricità in caso di anomalia. La conoscenza dello schema dei fusibili è pertanto fondamentale per la manutenzione e la risoluzione dei problemi elettrici. Nonostante la loro funzione universale, gli schemi dei fusibili della Subaru Forester variano significativamente tra le diverse generazioni e anni di produzione. Questa guida esplorerà in dettaglio gli schemi per le generazioni più recenti, fornendo le informazioni necessarie per identificare, ispezionare e sostituire i fusibili in modo corretto.

L'Importanza dei Fusibili e Come Funzionano

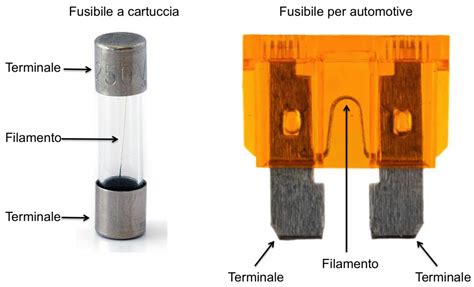

I fusibili sono essenzialmente delle "valvole di sicurezza" elettriche. Contengono un sottile filamento metallico progettato per fondere e rompersi quando la corrente elettrica che lo attraversa supera un valore predeterminato, noto come amperaggio. Questo processo interrompe il circuito, prevenendo danni a componenti più costosi, come l'autoradio, i fari o l'unità di controllo motore, e impedendo potenziali rischi di incendio dovuti a surriscaldamento del cablaggio. Quando un accessorio o un sistema elettrico smette di funzionare, il primo passo nella diagnosi è spesso controllare il fusibile corrispondente.

La corretta identificazione del fusibile bruciato è il punto di partenza per risolvere molti problemi elettrici. È essenziale sostituire un fusibile bruciato con uno di ricambio che abbia esattamente lo stesso valore di amperaggio. L'utilizzo di un fusibile con un amperaggio inferiore potrebbe causare la sua immediata fusione, mentre l'utilizzo di un fusibile con un amperaggio superiore potrebbe non offrire la protezione necessaria, mettendo a rischio il circuito. Se lo stesso fusibile continua a bruciarsi ripetutamente, ciò indica un malfunzionamento sottostante nel sistema elettrico che richiede un'indagine più approfondita da parte di un tecnico qualificato. Questo potrebbe essere dovuto a un cortocircuito, un componente difettoso o un problema di cablaggio.

COME SOSTITUIRE UN FUSIBILE DELL'AUTO - DOVE SONO I FUSIBILI?

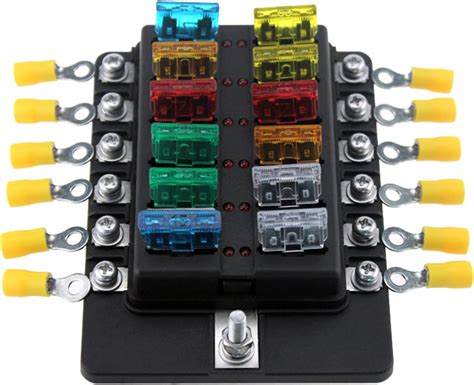

Scatole dei Fusibili nella Subaru Forester: Ubicazione e Varianti

La Subaru Forester, a seconda della generazione e dell'anno di produzione, può avere una o più scatole dei fusibili, tipicamente situate in due posizioni principali:

Vano passeggeri: Generalmente posizionata sotto il cruscotto, sul lato del guidatore o del passeggero, o all'interno del vano portaoggetti. Questa scatola tende a ospitare fusibili per accessori interni, sistemi di intrattenimento, luci interne e altri circuiti a bassa potenza.

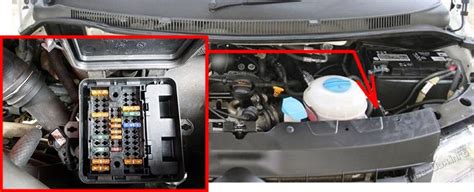

Vano motore: Solitamente situata vicino alla batteria, questa scatola contiene fusibili di amperaggio più elevato per componenti che richiedono molta energia, come il motorino di avviamento, la ventola del radiatore, i fari principali e i sistemi ABS.

È cruciale notare che gli schemi della scatola fusibili della Subaru Forester cambiano negli anni. Per questo motivo, è fondamentale scegliere l'anno corretto del proprio veicolo per consultare lo schema appropriato. Un errore in questa fase potrebbe portare a una diagnosi errata o a tentativi di sostituzione su fusibili non pertinenti.

Subaru Forester 2025 (5ª Generazione - SK): Schema della Scatola Fusibili nel Vano Passeggeri

La Forester 2025, appartenente alla 5ª generazione (conosciuta anche come "SK"), presenta una scatola dei fusibili principalmente nel vano passeggeri. Questa scatola è la sede di numerosi fusibili di tipo MINI, ciascuno con una specifica funzione e un proprio valore di amperaggio. Di seguito è riportato lo schema dettagliato:

Fuse MINI 20A N.2 (CIGAR): Protegge l'accendisigari e la presa di corrente. Se si riscontrano problemi con il fusibile dell'accendisigari, questo è il punto da controllare.
Fuse MINI 7.5A N.3 (IG A-1): Protegge diversi circuiti, indicando un ruolo di protezione generale per componenti vari.
Fuse MINI 10A N.4 (AUDIO NAVI): Destinato al sistema audio. Se ci sono problemi con il fusibile della radio, è questo il fusibile da ispezionare.
Fuse MINI 10A N.5 (IG B-2): Anche questo protegge diversi circuiti, analogamente al N.3.
Fuse MINI 7.5A N.6 (METER IG (DCDC)): Relativo al quadro strumenti.
Fuse MINI 15A N.7 (12 V SOCKET): Un altro fusibile per l'accendisigari e la presa di corrente. È importante notare la presenza di più fusibili per funzioni simili, possibly per prese diverse o circuiti separati.
Fuse MINI 10A N.8 (A/C IG): Protegge il sistema di aria condizionata. In caso di malfunzionamenti dell'aria condizionata, questo fusibile è un primo indiziato.
Fuse MINI 7.5A N.9 (ACC): Protegge diversi circuiti accessori.
Fuse MINI 7.5A N.10 (IG B-1): Protegge diversi circuiti.
Fuse MINI 7.5A N.11 (EYE SIGHT (DCDC)): Relativo alla tecnologia di assistenza alla guida EyeSight. Questo evidenzia l'integrazione di sistemi avanzati di sicurezza.
Fuse MINI 7.5A N.13 (IG A-3): Protegge diversi circuiti.
Fuse MINI 7.5A N.14 UNIT +B: Specifico per l'unità +B.
Fuse MINI 5A N.15 (IG B-3): Protegge diversi circuiti.
Fuse MINI 7.5A N.16 UNIT IG (DCDC): Relativo all'unità IG.
Fuse MINI 7.5A N.17 (MIRROR ACC): Protegge gli specchietti elettrici.
Fuse MINI 10A N.19 (IG A-2): Protegge diversi circuiti.
Fuse MINI 10A N.20 (SRS AIR BAG): Questo è un fusibile critico, in quanto protegge il sistema airbag. Eventuali problemi con questo fusibile richiedono attenzione immediata.
Fuse MINI 7.5A N.21 (A/C IG (DCDC)): Un altro fusibile per l'aria condizionata, indicando possibili circuiti separati all'interno del sistema di climatizzazione.
Fuse MINI 10A N.22 (EYE SIGHT): Un secondo fusibile per la tecnologia EyeSight, sottolineando la complessità e la ridondanza dei sistemi di sicurezza moderni.
Fuse MINI 7.5A N.23 (IG A-4): Protegge diversi circuiti.
Fuse MINI 7.5A N.25 UNIT +B: Un secondo fusibile per l'unità +B.
Fuse MINI 10A N.26 (BACK UP): Relativo alle luci di retromarcia.
Fuse MINI 15A N.27 (SEAT HTR R): Protegge il riscaldamento dei sedili posteriori.
Fuse MINI 20A N.28 (TRAIL): Specifico per il rimorchio, utile per chi utilizza la Forester per il traino.
Fuse MINI 7.5A N.29 (AUDIO ACC (DCDC)): Un altro fusibile per il sistema audio, probabilmente per i circuiti accessori.
Fuse MINI 7.5A N.30 (BACK UP (DCDC)): Un altro fusibile per le luci di retromarcia.
Fuse MINI 7.5A N.31 (SMT (DCDC)): Relativo al sistema smart key.
Fuse MINI 10A N.32 (MIRROR +B): Un secondo fusibile per gli specchietti elettrici.
Fuse MINI 7.5A N.33 (KEY SWA): Protegge l'interruttore di accensione.
Fuse MINI 5A N.34 (A/C ACC (DCDC)): Un terzo fusibile per l'aria condizionata, probabilmente per i circuiti accessori.
Fuse MINI 5A N.35 (ILLUMI): Relativo all'illuminazione.
Fuse MINI 7.5A N.36 (KEY SW B): Un secondo fusibile per l'interruttore di accensione.
Fuse MINI 15A N.37 UNIT +B1: Specifico per l'unità +B1.
Fuse MINI 5A N.38 UNIT +B1: Un secondo fusibile per l'unità +B1.

Subaru Forester 2017 (4ª Generazione - SJ): Schemi dei Pannelli Fusibili

La Forester 2017, appartenente alla 4ª generazione (conosciuta anche come "SJ"), ha una configurazione più complessa con due scatole fusibili distinte, una nel vano passeggeri e una nel vano motore. Questa suddivisione è comune nei veicoli per ottimizzare la gestione dell'energia e la protezione dei circuiti.

Pannello Fusibili Situato nell'Abitacolo (Forester 2017)

Questo pannello, come suggerisce il nome, si trova all'interno dell'abitacolo ed è responsabile della protezione di numerosi sistemi e accessori interni. Di seguito la sua composizione:

Fuse MINI 20A N.1 (Connettore gancio di traino): Protegge il circuito del connettore del gancio di traino.
Fuse MINI 15A N.2 (Riscaldamento sedili posteriori): Dedicato al sistema di riscaldamento dei sedili posteriori.
Fuse MINI 15A N.3 (Chiusura porte): Relativo al sistema di chiusura centralizzata delle porte.
Fuse MINI 10A N.4 (Relè sbrinatore tergicristallo anteriore): Protegge il relè dello sbrinatore per il tergicristallo anteriore.
Fuse MINI 10A N.5 (Quadro strumenti): Dedicato all'alimentazione del quadro strumenti.
Fuse MINI 7.5A N.6 (Specchietti retrovisori telecomandati, Relè riscaldamento sedili): Un singolo fusibile che protegge sia gli specchietti retrovisori a comando elettrico che il relè del riscaldamento dei sedili.
Fuse MINI 15A N.7 (Unità integrata quadro strumenti): Un altro fusibile legato al quadro strumenti, probabilmente per una sua unità integrata.
Fuse MINI 10A N.8 (Luce stop): Essenziale per la sicurezza, protegge le luci di stop. Se ci sono problemi con il fusibile della luce dei freni, questo è il primo elemento da controllare.
Fuse MINI 15A N.9 (Sbrinatore tergicristallo anteriore): Protegge il sistema di sbrinamento per il tergicristallo anteriore.
Fuse MINI 7.5A N.10 (D-OP +B): Protegge il circuito D-OP +B.
Fuse MINI 7.5A N.11 (Unità indicatori di direzione): Dedicato all'unità che controlla gli indicatori di direzione.
Fuse MINI 15A N.12 (Unità di controllo trasmissione, Unità di controllo motore, Unità integrata): Un fusibile di importanza critica che protegge diverse unità di controllo chiave del veicolo, evidenziando l'interconnessione dei sistemi moderni.
Fuse MINI 20A N.13 (Presa di corrente per accessori (console centrale)): Protegge la presa di corrente situata nella console centrale. Se ci sono problemi con il fusibile dell'accendisigari, si deve controllare questo fusibile.
Fuse MINI 15A N.14 (Luce di posizione, Luce posteriore, Luce combinata posteriore): Protegge una serie di luci esterne posteriori.
Fuse MINI 10A N.15 (Luce bagagliaio, Unità keyless): Dedicato sia alla luce del bagagliaio che all'unità del sistema keyless.
Fuse MINI 7.5A N.16 (Illuminazione): Protegge i circuiti di illuminazione interna.
Fuse MINI 15A N.17 (Riscaldamento sedili): Protegge il sistema di riscaldamento dei sedili, probabilmente quelli anteriori.
Fuse MINI 10A N.18 (Luce di retromarcia): Dedicato alle luci di retromarcia.
Fuse MINI 7.5A N.19 (Relè tergicristallo): Protegge il relè del sistema tergicristallo.
Fuse MINI 10A N.20 (Presa di corrente per accessori (cruscotto)): Protegge la presa di corrente situata sul cruscotto. Anche in questo caso, se si riscontrano problemi con il fusibile dell'accendisigari, questo è un fusibile da controllare.
Fuse MINI 10A N.21 (Relè avviamento): Cruciale per l'accensione del veicolo, protegge il relè di avviamento. Se ci sono problemi con il fusibile del motorino di avviamento, si deve ispezionare questo fusibile.
Fuse MINI 7.5A N.22 (Condizionatore d'aria, Bobina relè sbrinatore lunotto): Protegge il condizionatore d'aria e la bobina del relè dello sbrinatore del lunotto.
Fuse MINI - N.23 (Vuoto): Indica uno slot non utilizzato.
Fuse MINI 10A N.24 (Unità audio, Sistema di navigazione (se presente)): Protegge sia l'unità audio che l'eventuale sistema di navigazione.
Fuse MINI 15A N.25 (Sistema airbag SRS): Un altro fusibile di sicurezza fondamentale per il sistema airbag SRS.
Fuse MINI - N.26 (Vuoto): Un altro slot non utilizzato.
Fuse MINI 15A N.27 (Ventola soffiante): Protegge la ventola soffiante del sistema di climatizzazione.
Fuse MINI 15A N.28 (Ventola soffiante): Un secondo fusibile per la ventola soffiante, suggerendo un circuito diviso o una ridondanza.
Fuse MINI 15A N.29 (Fendinebbia): Dedicato ai fendinebbia. Se si riscontrano problemi con il fusibile dei fendinebbia, questo è il fusibile da controllare.
Fuse MINI - N.30 (Vuoto): Un altro slot non utilizzato.
Fuse MINI 7.5A N.31 (Unità condizionatore d'aria automatico, Unità integrata): Protegge l'unità del condizionatore d'aria automatico e una sua unità integrata.
Fuse MINI 7.5A N.32 (Interruttore frizione, Unità di controllo bloccasterzo): Protegge sia l'interruttore della frizione che l'unità di controllo del bloccasterzo.
Fuse MINI 7.5A N.33 (Unità di controllo dinamica del veicolo): Essenziale per la sicurezza e la stabilità del veicolo, protegge l'unità di controllo della dinamica del veicolo.

Pannello Fusibili Situato nel Vano Motore (Forester 2017)

Il pannello fusibili nel vano motore della Forester 2017 ospita generalmente fusibili di amperaggio più elevato, spesso per componenti cruciali del motore e sistemi esterni. La sua posizione vicino alla batteria lo rende un punto centrale per l'alimentazione di componenti ad alta potenza. Sebbene l'elenco specifico dei fusibili per questa scatola non sia stato fornito, si può dedurre che includerebbe fusibili per:

Sistemi di avviamento: Fusibili per il motorino di avviamento e il sistema di accensione.
Sistemi di ricarica: Fusibili per l'alternatore.
Fari principali e fendinebbia (principali): Sebbene un fusibile per i fendinebbia sia presente nell'abitacolo, il fusibile principale o relè potrebbe essere qui.
Pompa del carburante: Cruciale per l'alimentazione del motore.
Ventola del radiatore: Protegge il sistema di raffreddamento del motore.
ABS (Sistema frenante antibloccaggio): Un sistema di sicurezza fondamentale che richiede una protezione specifica.
Servosterzo elettrico (se presente): Per i sistemi di servosterzo assistiti elettricamente.
Alimentazione generale per diverse centraline: Molte unità di controllo elettroniche (ECU) ricevono alimentazione da questa scatola.

Come Identificare e Sostituire un Fusibile Bruciato

Quando un componente elettrico smette di funzionare nella vostra Subaru Forester, la verifica del fusibile è un passaggio fondamentale. Seguite questi passaggi:

Determina il fusibile appropriato: Utilizzate lo schema fornito per la vostra generazione e anno di veicolo per individuare il fusibile associato al componente malfunzionante.
Accesso alla scatola fusibili: La scatola fusibili del vano passeggeri è solitamente accessibile rimuovendo un piccolo pannello o coperchio, spesso situato sotto il cruscotto. La scatola fusibili del vano motore ha anch'essa un coperchio protettivo.
Ispezionare il fusibile: I fusibili moderni sono spesso trasparenti, permettendo un'ispezione visiva del filamento metallico all'interno. Un fusibile "bruciato" avrà il filamento spezzato o fuso. Alcuni fusibili hanno anche un indicatore di stato.
Rimuovere il fusibile: Utilizzate l'apposita pinzetta per fusibili (spesso inclusa nella scatola fusibili stessa o nel kit attrezzi del veicolo) per estrarre delicatamente il fusibile bruciato.
Sostituire il fusibile: Inserite un nuovo fusibile dello stesso tipo (MINI) e dello stesso valore di amperaggio. È fondamentale non utilizzare un fusibile con un amperaggio diverso.
Verificare il funzionamento: Dopo la sostituzione, accendete il veicolo e testate il componente elettrico che prima non funzionava.

Se lo stesso fusibile si brucia di nuovo poco dopo la sostituzione, è un chiaro segnale che c'è un malfunzionamento nel sistema. Questo potrebbe essere un cortocircuito, un componente difettoso che assorbe troppa corrente, o un problema di cablaggio. In questi casi, è consigliabile consultare un meccanico o un elettricista automobilistico per una diagnosi e una riparazione professionale.

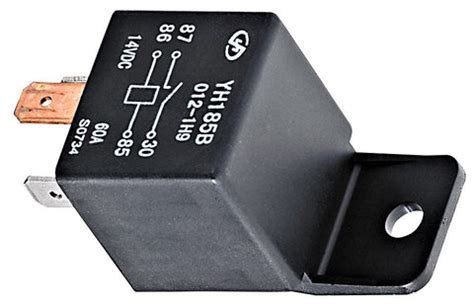

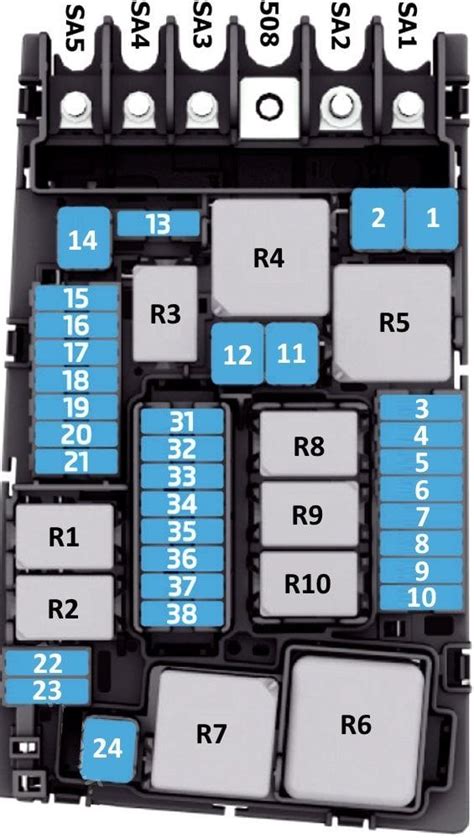

Blocchi Relè: Un Componente Complementare ai Fusibili

Accanto alle scatole fusibili, i veicoli moderni, inclusa la Subaru Forester, utilizzano anche blocchi relè. I relè sono interruttori elettromagnetici che permettono a un circuito di bassa potenza (il circuito di controllo) di comandare un circuito di alta potenza (il circuito di carico). Ad esempio, un piccolo interruttore sul cruscotto può attivare un relè che, a sua volta, alimenta un componente come la ventola del radiatore o il motorino di avviamento, che richiedono molta più corrente.

Sebbene non siano fusibili, i relè sono spesso alloggiati nelle stesse scatole o in blocchi dedicati, sia nel vano passeggeri che nel vano motore. Un relè difettoso può manifestarsi in modo simile a un fusibile bruciato, con un componente che non si attiva. La diagnosi dei problemi legati ai relè è leggermente più complessa rispetto ai fusibili e spesso richiede l'uso di un multimetro o la sostituzione con un relè funzionante per test. Le indicazioni come "Blocco relè n." suggeriscono la presenza di tali componenti, che sono integrati nella complessità del sistema elettrico del veicolo.

Richiesta di Schemi e Segnalazione Errori

Data la variabilità degli schemi fusibili tra i diversi anni e generazioni della Subaru Forester, è sempre consigliabile consultare il manuale d'uso e manutenzione specifico del proprio veicolo. Se le informazioni fornite non corrispondono al proprio modello o se si riscontrano errori negli schemi, è sempre utile richiedere lo schema corretto al proprio concessionario o un centro di assistenza autorizzato Subaru. La collaborazione e la segnalazione di eventuali inesattezze contribuiscono a mantenere le informazioni aggiornate e accurate per tutta la comunità di proprietari Subaru.
