Il mondo dei motori turbocompressi è affascinante e complesso, caratterizzato da componenti specifici che ne ottimizzano le prestazioni e ne garantiscono la longevità. Tra questi, la valvola pop-off (o valvola di scarico pressione) gioca un ruolo cruciale. Se un motore è turbocompresso, la valvola pop-off è sicuramente presente, in quanto è un elemento indispensabile per la corretta gestione delle pressioni all'interno del sistema di aspirazione.
Cos'è e a Cosa Serve
La valvola pop-off ha un compito fondamentale: scaricare la sovrapressione che si crea nel condotto di aspirazione in fase di rilascio, salvaguardando così il corpo farfallato e l'intero sistema. Nelle situazioni di guida in cui i sistemi di sovralimentazione, come i turbocompressori, si trovano a comprimere aria in eccesso nei condotti di aspirazione, più di quella necessaria al motore per il funzionamento, interviene la pop-off. Tipicamente, ciò avviene nelle fasi di rilascio abbinate a una scalata, quando la valvola a farfalla si chiude e il motore sale di giri, portando la turbina a soffiare aria che non può accedere alla camera di combustione. In questo caso, la pressione nel condotto tra il compressore e la farfalla può raggiungere livelli eccessivi. La valvola pop-off agisce come uno sfiato, riportando la pressione su valori corretti e impedendo che l'aria compressa in eccesso causi danni.
Le funzioni principali della valvola pop-off sono due: in primo luogo, scongiura il rischio che si possano verificare danni ai condotti di aspirazione e al motore, o che il compressore soffra a causa della contropressione. Un'eccessiva pressione, infatti, potrebbe compromettere l'integrità dei componenti. In secondo luogo, permette di allungare la vita della turbina, che altrimenti verrebbe sottoposta a importanti sforzi assiali a causa della contropressione.
Il Funzionamento della Valvola Pop-Off
Il sistema della valvola pop-off può attivarsi in due modi principali: quando viene raggiunto un valore prestabilito di pressione o quando rileva un’elevata differenza di pressione a monte e a valle della farfalla.
A picco di pressione: L'intervento della valvola avviene al verificarsi del picco di pressione nel momento di chiusura della valvola del gas.
A pressione-depressione: L'intervento della valvola, che di solito non ha regolazioni, si basa sulla differenza di pressione a monte e a valle della farfalla del gas. Quando, infatti, all'atto della chiusura della valvola, cresce la pressione a monte della farfalla, si crea depressione a valle della stessa. Queste due pressioni intervengono in maniera diversa sulla membrana della pop-off, aprendola e permettendo all'aria compressa in eccesso di fuoriuscire all'esterno o all'interno dei condotti a seconda del tipo di valvola.
Differenze con la Wastegate
È importante non confondere la valvola pop-off con la wastegate, un altro componente fondamentale nei motori turbo. Mentre la pop-off serve per scaricare la sovrapressione che si crea nel condotto di aspirazione in fase di rilascio, la wastegate serve per scaricare la pressione in eccesso in fase di accelerazione, regolando la quantità di gas di scarico che raggiunge la turbina e controllando così la pressione di sovralimentazione.
Tipologie di Valvole Pop-Off
Esistono principalmente due tipi di valvole pop-off, distinte dal modo in cui gestiscono l'aria in eccesso:
Valvole a Ricircolo (Compressor Bypass Valve o CBV)
Questa tipologia è utilizzata sulla maggior parte delle vetture di serie. Lo sfiato dei gas in eccesso viene convogliato nuovamente tramite un by-pass in prossimità della scatola filtro motore. Questo sistema ha diversi vantaggi: diminuisce i rumori esterni, consentendo di rientrare nei parametri di omologazione della vettura. Inoltre, il ricircolo nel condotto consente un minore "turbo-lag" (il ritardo nella risposta del turbo) dovuto al fatto che il condotto dell'aria lavora con una minore depressione. Con una bypass di qualità, correttamente dimensionata, non si sentono né sbuffi né soffi.

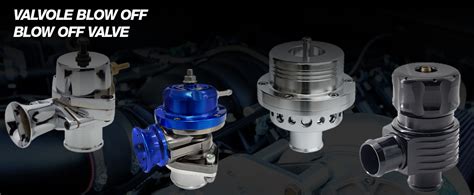

Valvole a Sfiato Esterno (Blow-Off o BOV) o a Scarico Libero
Queste valvole sono utilizzate specialmente nelle vetture preparate. Sono generalmente realizzate con materiali diversi rispetto a quelle di serie (solitamente in alluminio o ergal, anziché plastica) e talvolta sono regolabili nella taratura di pressione prima dell'apertura della valvola. A orecchio sono riconoscibili per l'inconfondibile "sbuffo" al rilascio dell'acceleratore. Molti sui vecchi turbo (come R5, Alfa 75, 164) utilizzavano o modificavano queste valvole per ottenere prestazioni o sonorità specifiche.
Valvole Regolabili
Una valvola pop-off regolabile (magari se piace il fischio un tromboncino dedicato fa al caso) permette di regolare la pressione a cui si vuole fare scaricare il turbo. Questo offre la possibilità di trovare la pressione ottimale per un determinato motore, cosa assai difficile con una pop-off standard. Tuttavia, è importante notare che se una macchina ha un turbo sovradimensionato, scaricando ulteriore pressione si rischia di aumentare il turbo lag, dato che una volta che la farfalla si sarà riaperta ci sarà poca pressione oltre a quella atmosferica.
Valvola Pop-Off !! Su che motori installarla?!
Considerazioni sulle Modifiche e Upgrade

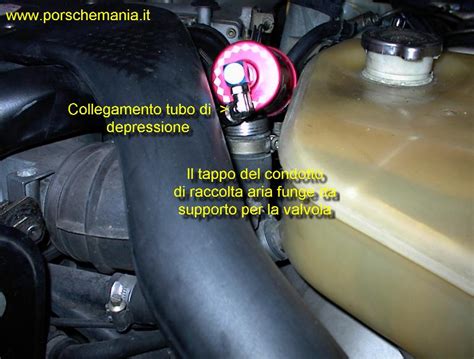

L'installazione di una valvola pop-off aftermarket, specialmente quelle a sfiato esterno, è spesso associata a un desiderio di miglioramento delle prestazioni o di una sonorità più sportiva. Tuttavia, è fondamentale considerare che ogni modifica deve essere attentamente valutata. Ad esempio, non ha senso installare una "cagata di CDA completamente inutile su una macchina plurifarfalla" come una Porsche 996 Turbo, perché il suo impianto di aspirazione è già altamente ottimizzato e un componente non specifico non porterebbe alcun miglioramento significativo. In alcuni contesti, come sui vecchi turbo, l'installazione di una pop-off a sfiato esterno o di soluzioni più estreme come il "Bang bang" (sistema anti-lag) era una pratica comune per ottenere prestazioni elevate, ma queste modifiche richiedono una profonda conoscenza meccanica e delle implicazioni sulla vita del motore.
Il vantaggio di una pop-off a ricircolo di qualità rispetto a una originale è che, se correttamente dimensionata, non si sentono rumori molesti. Il passaggio a una pop-off a sfiato esterno porta principalmente un cambiamento nella sonorità, con il caratteristico "sbuffo", e la possibilità di una regolazione più fine della taratura.
Switch Power-Pop / Bypass (Rumorosa-Silenziosa)
Un'innovazione interessante è lo switch che permette di gestire entrambe le valvole a proprio piacimento. Con un semplice interruttore (abbinato a un dispositivo specifico) dall’interno dell’abitacolo si potrà decidere quale delle due valvole attivare: o la rumorosa a sfiato esterno Power-Pop, oppure la silenziosa a scarico interno Bypass, che essa sia originale, modificata o a pistone. Questo offre una flessibilità notevole, permettendo al guidatore di scegliere tra la sonorità sportiva e la discrezione, a seconda delle preferenze o delle condizioni di guida.
Il Contesto dell'Ingegneria Automobilistica
Tutta questa "sapienza" deriva da studi in ingegneria e da una vasta esperienza nel campo. L'ottimizzazione del sistema di aspirazione e sovralimentazione è un'arte e una scienza, dove ogni componente è progettato per lavorare in armonia con gli altri. Ad esempio, il motivo per cui si tiene contropressione sugli aspirati è proprio per evitare di perdere parte della benzina immessa nel cilindro (al momento dell'incrocio delle valvole) in fase di aspirazione. Questo dimostra la complessità e l'attenzione ai dettagli che caratterizzano la progettazione dei motori moderni.
Accusare una Ferrari di causare inquinamento atmosferico equivale, più o meno, ad accusare Michelangelo di danno ambientale per aver estratto il pregiato marmo di Carrara per realizzare le sue opere. Questa affermazione, seppur iperbolica, sottolinea l'idea che la passione per l'ingegneria e la performance automobilistica, quando ben eseguita e consapevole, è un'espressione di maestria e non necessariamente un atto irresponsabile, specialmente se rapportata al contesto complessivo dell'impatto ambientale.
In sintesi, la valvola pop-off è un componente essenziale per il buon funzionamento e la durata dei motori turbocompressi, gestendo le pressioni in eccesso e proteggendo i componenti vitali del motore. La scelta tra i diversi tipi e la loro regolazione dipendono dalle esigenze specifiche del veicolo e dalle preferenze del proprietario.
