Il corretto funzionamento di un'automobile moderna si basa su una complessa rete di componenti che lavorano in armonia. Tra questi, la cinghia servizi e la pompa dell'acqua svolgono ruoli cruciali, spesso sottovalutati, ma essenziali per la sicurezza, il comfort e l'efficienza generale del veicolo. Sebbene distinte dalla cinghia di distribuzione, la loro integrità è fondamentale per il mantenimento delle prestazioni ottimali del motore e dei sistemi ausiliari.
Comprendere la Cinghia Servizi: Il Motore dei Servizi Ausiliari
La cinghia servizi, conosciuta anche dai meccanici come "cinghia dell'alternatore" o "cinghia servizi auto", è un componente elastico che collega l'albero motore ai vari servizi ausiliari della vettura. La sua funzione primaria è quella di trasmettere il moto rotatorio generato dal motore a una serie di componenti che rendono possibile il funzionamento di sistemi essenziali per la guida e il comfort. A differenza della cinghia di distribuzione, che ha un profilo dentato per garantire una sincronizzazione precisa dei movimenti interni del motore, la cinghia servizi è tipicamente trapezoidale e non dentata, permettendo una maggiore flessibilità e un funzionamento più silenzioso.

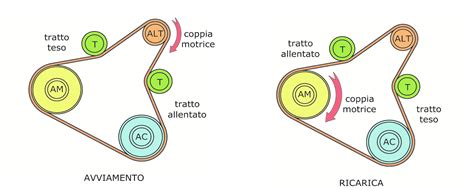

Il suo funzionamento è relativamente semplice ma di vitale importanza. Collegata alla puleggia dell'albero motore, la cinghia servizi viene azionata da quest'ultimo e, attraverso un sistema di pulegge, alimenta una serie di componenti indispensabili:
- Alternatore: Questo è uno dei servizi più critici. L'alternatore, azionato dalla cinghia servizi, produce l'energia elettrica necessaria per ricaricare la batteria del veicolo. Senza un alternatore funzionante, la batteria si scaricherebbe rapidamente, compromettendo l'accensione, il funzionamento del cruscotto, i fari, i finestrini elettrici e tutti gli altri servizi elettrici dell'auto. Non a caso, la cinghia servizi viene spesso chiamata dai meccanici anche cinghia dell'alternatore.
- Compressore del Climatizzatore: In estate, una cinghia servizi perfettamente funzionante è essenziale per il comfort. La cinghia servizi, tramite le pulegge, alimenta il compressore del climatizzatore. Questo componente comprime il gas refrigerante che circola all'interno dell'impianto di condizionamento, permettendo di abbassare la temperatura nell'abitacolo. Senza il suo funzionamento, l'aria condizionata non sarebbe in grado di raffreddare l'abitacolo.
- Pompa del Servosterzo: La maggior parte delle vetture moderne è equipaggiata con la pompa del servosterzo. Quest'ultima è diventata uno degli standard che garantisce maggiore fluidità e sicurezza alla guida. La cinghia servizi è fondamentale anche per il funzionamento dell'impianto di climatizzazione del veicolo. È infatti la cinghia, tramite le pulegge, ad alimentare il compressore del climatizzatore che comprime il gas refrigerante che fluisce all’interno dell’impianto di climatizzazione. La cinghia aziona anche la pompa del servosterzo, che assiste il guidatore nelle manovre riducendo lo sforzo sul volante. Se si rompe, lo sterzo può diventare molto pesante e l'auto difficile da controllare. Il suo corretto funzionamento garantisce una migliore manovrabilità e un maggior comfort di guida.
- Pompa dell'Acqua (in alcuni casi): Su alcune tipologie di automobile, la cinghia servizi fa funzionare anche la pompa dell'acqua. Quest'ultima è un componente vitale del sistema di raffreddamento del motore. Il suo scopo principale è quello di far circolare il liquido refrigerante attraverso il motore e il radiatore, contribuendo a mantenere una temperatura ideale. Grazie ad essa, il motore e le sue componenti possono rimanere a una temperatura ottimale.
La rottura della cinghia servizi, che in alcuni casi può essere correlata anche al malfunzionamento dei cuscinetti, compromette dunque la funzionalità del servosterzo, del sistema di raffreddamento (se la pompa dell'acqua è azionata da essa) e ovviamente della batteria, che non è più alimentata dall'alternatore.
La Pompa dell'Acqua: Garanzia di Raffreddamento Motore

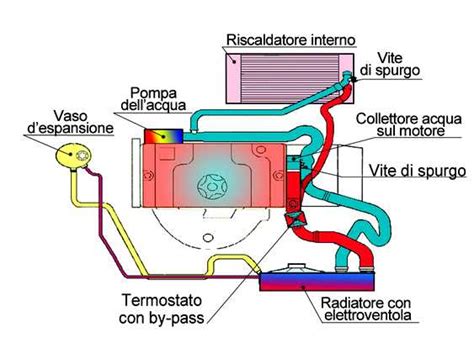

La pompa dell'acqua, o pompa del liquido refrigerante, è un componente meccanico essenziale per il mantenimento della temperatura operativa del motore. In molti modelli di veicoli, è azionata direttamente dalla cinghia servizi, mentre in altri può essere collegata all'albero a camme o far parte di un kit di distribuzione separato. Il suo compito è quello di garantire la circolazione continua del liquido refrigerante all'interno del circuito di raffreddamento. Questo liquido assorbe il calore generato dalla combustione nel motore e lo trasporta al radiatore, dove viene dissipato nell'ambiente esterno.
Senza una pompa dell'acqua funzionante, il liquido refrigerante ristagnerebbe, portando a un rapido aumento della temperatura del motore. Il surriscaldamento può causare danni gravissimi e irreparabili a componenti chiave come la testata, i pistoni e le guarnizioni, con conseguenti costi di riparazione esorbitanti. Pertanto, la corretta funzionalità della pompa dell'acqua è direttamente legata alla salute a lungo termine del propulsore.
La Pompa del Vuoto: Un Ruolo Specifico nei Motori Diesel
Nei motori diesel, la necessità di una pompa del vuoto separata è una conseguenza diretta del loro principio di funzionamento. A differenza dei motori a benzina, nei quali la depressione necessaria per il servofreno si crea naturalmente nel condotto di aspirazione quando la farfalla del gas è quasi completamente chiusa durante il rilascio, nei motori diesel la farfalla è sempre aperta. Di conseguenza, non si genera una depressione sufficiente per alimentare correttamente componenti critici come il servofreno.
Per ovviare a questa carenza, i motori diesel impiegano una pompa apposita, detta appunto pompa del vuoto. Questa pompa è azionata meccanicamente, spesso dalla cinghia servizi, dall'albero a camme o dalla parte posteriore dell'alternatore, e produce il vuoto necessario per diversi sistemi:
- Servofreno: La funzione più critica della pompa del vuoto è garantire l'assistenza alla frenata. Senza un servofreno efficiente, il pedale del freno diventerebbe estremamente duro da azionare, richiedendo una forza notevolmente maggiore e allungando gli spazi di frenata, creando una situazione di pericolo imminente. A causa del suo impatto diretto sulla sicurezza, la pompa del vuoto è classificata come un componente di sicurezza.
- Attuatore Turbo e Valvola EGR: La depressione generata dalla pompa del vuoto è utilizzata anche per il corretto funzionamento dell'attuatore del turbocompressore e della valvola EGR (Exhaust Gas Recirculation), che regolano rispettivamente la pressione di sovralimentazione e il ricircolo dei gas di scarico per migliorare l'efficienza e ridurre le emissioni.
- Sistemi di Aria Condizionata e Ventilazione: In alcuni veicoli, la pompa del vuoto contribuisce anche alla pressurizzazione necessaria per i sistemi di aria condizionata e ventilazione.

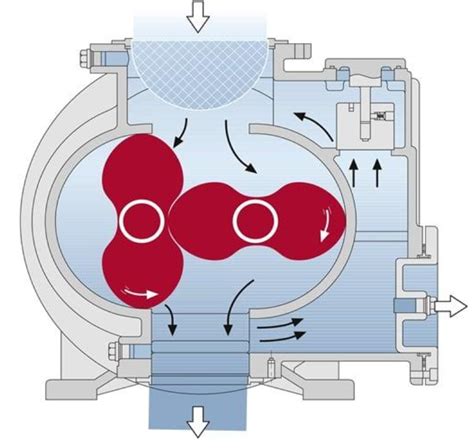

Le pompe a vuoto lavorano tipicamente a una pressione di circa 0,7/0,9 bar. Esistono diverse tipologie costruttive di pompe per vuoto, tra cui quelle a pistoni o a membrana, azionate dalla cinghia servizi o dall'albero a camme; le più recenti pompe rotative a palette, azionate dall'albero a camme e lubrificate dall'olio motore; e le pompe tandem, che combinano la produzione di vuoto con altre funzioni, come la pressurizzazione del gasolio o la lubrificazione dell'olio. Con l'avvento delle vetture ibride, si stanno affermando anche pompe ad azionamento elettrico.
Manutenzione e Controlli: Prevenire i Guasti

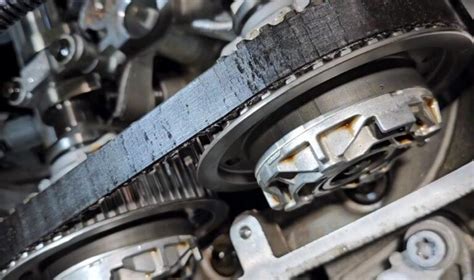

La manutenzione regolare della cinghia servizi e della pompa dell'acqua è fondamentale per prevenire guasti costosi e garantire la sicurezza di guida. La cinghia servizi, come tutte le parti in movimento, subisce nel tempo una progressiva usura. Questa usura può manifestarsi con crepe, sgretolamenti, rotture localizzate del tessuto o un irrigidimento del materiale che ne compromette le prestazioni.
È importante che il tuo meccanico di fiducia controlli lo stato di usura della cinghia, spesso non visibile sulla parte esterna, durante la manutenzione ordinaria o il tagliando. La sostituzione della cinghia servizi è generalmente prevista dalle case costruttrici dopo circa 120.000 km, ma le modalità e le condizioni di utilizzo dell'auto possono influenzare questa tempistica. Ad esempio, guidare spesso su strade polverose o sterrati favorisce l'accumulo di polveri e impurità, aumentando l'attrito tra cinghia e cuscinetti e accorciando la durata media della cinghia.
Per quanto riguarda la pompa dell'acqua, il suo deterioramento può essere più subdolo. Spesso non ci sono segnali visibili immediati, ma una sua avaria può manifestarsi con un surriscaldamento del motore o perdite di liquido refrigerante. In molti casi, è conveniente sostituire contemporaneamente la pompa dell'acqua e la cinghia di distribuzione, poiché sono componenti strettamente collegati e spesso accessibili nello stesso intervento. La sostituzione di entrambi i componenti in un'unica sessione di lavoro può ottimizzare i tempi e i costi.
Guasti Comuni e Sintomi di Allarme
Nonostante la manutenzione, i guasti possono verificarsi. Comprendere i sintomi di allarme è il primo passo per intervenire tempestivamente.
Sintomi di Guasto alla Cinghia Servizi:
- Rumori Anomali: Uno dei sintomi più comuni è uno strano grido o fischioproveniente dal vano motore, specialmente a freddo, durante le sterzate a fine corsa o in accelerazione. Questo può indicare uno slittamento della cinghia su una puleggia usurata o poco tesa.
- Vibrazioni del Motore: Una cinghia servizi usurata o danneggiata può causare vibrazioni anomale.
- Malfunzionamento dei Servizi Ausiliari: Se l'alternatore smette di caricare la batteria, la spia della batteria si accenderà sul cruscotto. Se il compressore del climatizzatore non funziona, l'aria condizionata smetterà di raffreddare. Se la pompa del servosterzo non è più trainata, lo sterzo diventerà molto pesante.
- Rottura della Cinghia: In casi estremi, la cinghia servizi può rompersi improvvisamente. Questo blocca immediatamente il funzionamento di tutti i servizi ausiliari collegati, rendendo la vettura difficile, se non impossibile, da guidare in sicurezza.
Nel caso specifico di una Passat Varian del settembre 2002 (130CV), dopo la sostituzione del kit di distribuzione con pezzi originali, è comparso uno strano grido durante la sterzata, in particolare a fine corsa. Nonostante diversi controlli e sostituzioni - inclusa la revisione della pompa idroguida (trovata con una bolla d'aria nel circuito, ma risultata OK al banco prova), la sostituzione di rullo e tendicinghia (originali) e la sostituzione della cinghia servizi stessa (misura 1432, 5 guide originale VW) - il rumore persisteva al minimo e con lievi aumenti di giri, mentre a regimi leggermente superiori tutto tornava alla normalità. Questo scenario suggerisce che il problema potrebbe risiedere in un deterioramento di una puleggia, forse quella della pompa idroguida stessa, o in un componente non ancora identificato del sistema di trasmissione del movimento. La puleggia dell'alternatore, anche se controllata, merita un'analisi approfondita.
Sintomi di Guasto alla Pompa dell'Acqua:
- Surriscaldamento del Motore: Il sintomo più evidente è l'aumento della temperatura del motore, indicato dalla lancetta del termometro sul cruscotto che supera la zona rossa.
- Perdite di Liquido Refrigerante: Si possono notare macchie di liquido colorato (verde, blu, rosso a seconda del tipo) sotto il veicolo, specialmente vicino alla zona dove è alloggiata la pompa.
- Vapore o Fumo dal Cofano: In caso di grave surriscaldamento, si può vedere vapore o fumo uscire dal vano motore.
- Rumori Anomali: A volte, una pompa dell'acqua usurata può emettere rumori metallici o di sfregamento.
Sintomi di Guasto alla Pompa del Vuoto (motori diesel):
- Scarsa Efficienza del Motore: Una perdita di vuoto può compromettere il funzionamento dell'attuatore turbo e della valvola EGR, riducendo la potenza e la reattività del motore. Si può avvertire un caratteristico sibilo.
- Perdita di Efficienza Frenata: Come già detto, il pedale del freno diventa molto duro, aumentando gli spazi di arresto.
- Fuoriuscita di Olio: Molte pompe del vuoto sono situate sui lati del motore e necessitano di lubrificazione. Una perdita di olio in queste aree può indicare un guasto alla pompa.
- Malfunzionamento dell'Aria Condizionata: Nelle vetture diesel, una pompa del vuoto difettosa può causare un flusso d'aria condizionata insufficiente o discontinuo.
KIT DISTRIBUZIONE + POMPA ACQUA - Ford Fusion 1.4 TDCi Duratorq
Sostituzione: Procedure e Accorgimenti
La sostituzione della cinghia servizi e della pompa dell'acqua, sebbene possa sembrare un'operazione semplice, richiede competenza tecnica e l'utilizzo di attrezzi specifici per evitare danni a componenti adiacenti.
Sostituzione della Cinghia Servizi:L'intervento prevede generalmente lo scollegamento dei vari impianti (raffreddamento, servosterzo, ecc.) e cablaggi che potrebbero ostacolare l'accesso. Si procede poi con lo smontaggio di eventuali componenti come traversa, convogliatori d'aria, radiatore, ventola, condensatore del clima, mascherone anteriore, a seconda del modello del veicolo e dell'accessibilità. Una volta liberato il campo, si allenta il tendicinghia automatico, si sfila la vecchia cinghia e si installa la nuova, posizionandola correttamente su tutte le pulegge. La tensione della cinghia servizi è automatica grazie al tenditore, che mantiene la cinghia nella tensione corretta attraverso una molla.È fortemente consigliato, in caso di sostituzione della cinghia servizi, controllare e, se necessario, sostituire anche i cuscinetti di rinvio, il tendicinghia stesso e, talvolta, l'ammortizzatore del tendicinghia, poiché un malfunzionamento di questi componenti può essere sia causa che conseguenza del deterioramento della cinghia. Per garantire affidabilità e durata, è fondamentale scegliere una cinghia di ricambio di qualità, possibilmente di marche rinomate come Gates, Continental, Dayco, o comunque ricambi che garantiscano buone performance e durata nel tempo. Per quanto riguarda la cinghia specifica per la Passat Varian 2002 130CV (es. codice 038 903 137), marchi come Gates (es. 6PK1432) o Dayco sono spesso indicati.
Sostituzione della Pompa dell'Acqua e Kit Cinghie:Quando la pompa dell'acqua viene sostituita, specialmente se azionata dalla cinghia di distribuzione, è prassi comune sostituire contestualmente l'intero kit distribuzione (cinghia, tenditori, cuscinetti e, appunto, la pompa dell'acqua). Questo perché questi componenti lavorano in stretta sinergia e l'accesso per la sostituzione è lo stesso. La sostituzione della cinghia di distribuzione richiede una procedura di messa in fase estremamente precisa per garantire la sincronizzazione tra albero motore e albero a camme. L'intervento è complesso e richiede mediamente da 3 a 5 ore di lavoro, a seconda del modello del veicolo e dell'accessibilità dei componenti.
Utilizzo di Ricambi di Qualità:Indipendentemente dal componente da sostituire, l'utilizzo di ricambi di qualità è un fattore critico. Pezzi originali o di marchi equivalenti riconosciuti nel settore garantiscono che il componente rispetti le specifiche tecniche del costruttore, assicurando prestazioni ottimali e una maggiore durata nel tempo. Aziende come Pierburg, Hella, Gates, Continental, Dayco, e specifici distributori come Di.Pa. Sport che offre una vasta gamma di pompe delle migliori marche, rappresentano valide opzioni per trovare ricambi affidabili. Per quanto riguarda la puleggia dell'alternatore per una Passat 3B2 (modello di riferimento), il diametro può variare, ma una verifica tramite il numero di telaio del veicolo o il codice originale è sempre il metodo più sicuro.
La corretta manutenzione dell'automobile è essenziale per garantirne l'efficienza, la durata e la sicurezza su strada. Tra i componenti che richiedono particolare attenzione vi è la cinghia servizi, elemento spesso sottovalutato ma in realtà vitale per il motore. Un controllo e una sostituzione periodica, almeno annuale o secondo le indicazioni del costruttore, sono essenziali per prevenire guasti anche gravi e viaggiare senza problemi.
