La Lancia Fulvia, un'icona dell'automobilismo italiano, continua a suscitare grande interesse tra gli appassionati, soprattutto per quanto riguarda le sue componenti meccaniche e le specificità che ne definiscono le prestazioni. Tra queste, la pompa dei freni riveste un ruolo cruciale per la sicurezza e la guidabilità del veicolo. Questo articolo si propone di esplorare in dettaglio le caratteristiche della pompa freno destinata alla Lancia Fulvia Coupé di prima serie, analizzando le sue peculiarità tecniche, le sue applicazioni e le logiche progettuali che ne hanno determinato le specifiche.
Identificazione della Pompa Freno: Codici e Specifiche Fondamentali
Nel vasto panorama dei ricambi per auto d'epoca, l'identificazione precisa di una componente è il primo passo per garantirne la corretta funzionalità e compatibilità. La pompa freno in esame, identificata dal codice prodotto HRW-12-3259, si presenta come un ricambio nuovo, pronto all'uso con pistoni e guarnizioni già installati. È importante notare che, sebbene completa di guarnizioni interne, la pompa viene fornita senza il serbatoio del liquido freni, un elemento che solitamente viene recuperato dall'impianto esistente o acquistato separatamente.
Il prezzo di vendita indicato, 299,00 € (tasse escluse), riflette la natura di un ricambio specifico per un modello di vettura storica, spesso oggetto di restauro o manutenzione meticolosa. I tempi di spedizione, stimati tra i 2 e i 5 giorni lavorativi, suggeriscono la disponibilità del componente in magazzino, un aspetto fondamentale per chi necessita di interventi tempestivi sul proprio veicolo.
Per quanto riguarda le sue origini, la pompa è associata al produttore storico, LANCIA AUTOMOBILI, con sede in Corso G. Aglietti. Il codice di ricambi originali associato a questo tipo di pompa è 81814866, un numero che permette di verificarne l'esatta corrispondenza con le specifiche Lancia per i modelli di prima serie.
Compatibilità e Applicazioni Specifiche: La Prima Serie Senza Servofreno
La caratteristica distintiva di questa pompa freno risiede nella sua specifica compatibilità: è adatta per i modelli Lancia Fulvia della 1ª serie senza servofreno. Questa dicitura è di fondamentale importanza poiché la presenza o l'assenza del servofreno modifica radicalmente le esigenze di progettazione dell'impianto frenante e, di conseguenza, delle sue componenti primarie come la pompa principale.
Il diametro del pistone di questa pompa è di 18 mm. Questo valore non è casuale, ma è frutto di calcoli precisi legati alla forza frenante desiderata e al modo in cui questa forza viene trasferita alle pinze o ai tamburi.
La compatibilità è esplicitamente menzionata anche per la versione Fulvia Berlina 2C senza servofreno (codice telaio 818.100). Questo indica che la pompa è stata progettata per rispondere alle esigenze di frenata di specifiche varianti della Fulvia prima serie, dove l'assenza del servofreno richiedeva una pompa in grado di generare autonomamente la pressione necessaria per un'azione frenante efficace.
La Logica della Progettazione: Diametro del Pistone e Pressione Idraulica

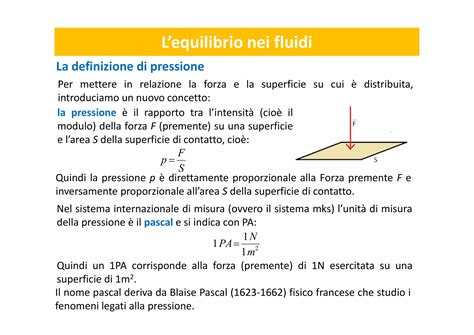

Per comprendere appieno le caratteristiche di questa pompa freno da 18 mm per le Fulvia prima serie senza servofreno, è utile analizzare i principi fisici e ingegneristici sottostanti. La relazione fondamentale che governa la generazione di pressione in un circuito idraulico chiuso, come quello dei freni, è espressa dalla formula della pressione: p = F/S, dove 'p' è la pressione, 'F' è la forza applicata e 'S' è l'area su cui agisce la forza.
Nel caso di una pompa freno, la forza applicata è quella che il conducente esercita sul pedale, moltiplicata per i leveraggi del sistema. Questa forza viene trasmessa al pistone della pompa, che a sua volta spinge il liquido freni nel circuito. L'area 'S' in questa equazione corrisponde all'area della sezione trasversale del pistone della pompa. Poiché l'area di un cerchio è data da A = π * r² (o A = π * (d/2)²), l'area è proporzionale al quadrato del diametro del pistone.
Una pompa con un diametro di pistone inferiore (come i 18 mm in questione) avrà un'area di sezione trasversale minore rispetto a una pompa con un diametro maggiore (ad esempio, 19 mm). A parità di forza 'F' esercitata dal piede sul pedale, una pompa con una superficie 'S' minore genererà una pressione 'p' maggiore nel circuito idraulico.
Questa pressione maggiore si traduce, a sua volta, in una forza maggiore esercitata dai cilindretti (o dalle pinze) sulle pastiglie dei freni. Infatti, la forza sui pistoncini delle pinze è data da Fpinza = p * Spinza, dove 'p' è la pressione generata dalla pompa e 'S_pinza' è l'area dei pistoncini della pinza. Quindi, una pressione più alta nel circuito, generata da una pompa di diametro minore, porterà a una maggiore forza frenante sulle ruote, a parità di altre condizioni.
Confronto tra Diverse Configurazioni: Servofreno e Potenza del Motore
La scelta di un diametro di pistone piuttosto che un altro non è isolata, ma integrata nello studio complessivo dell'impianto frenante e delle prestazioni del veicolo. Diverse fonti e discussioni tecniche suggeriscono che la Lancia Fulvia 1C (spesso associata a una configurazione leggermente più sportiva o a specifiche di prima produzione) utilizzasse una pompa freno da 19 mm con due pistoncini.
L'utilizzo di una pompa di diametro leggermente maggiorato (come i 19 mm rispetto ai 18 mm) in alcune configurazioni, specialmente quelle dotate di servofreno, segue una logica ben precisa. Quando è presente il servofreno, questo dispositivo moltiplica la forza applicata dal conducente sul pedale, assistendo l'azione della pompa. Per ottimizzare questo sistema combinato, una pompa di diametro maggiore può essere scelta per generare una pressione più bassa nel circuito primario. Infatti, a parità di forza del piede, il circuito maestro necessita di una pressione più bassa perché la stessa viene poi moltiplicata dall'azione del servo. Una pressione iniziale più bassa, amplificata dal servofreno, consente di ottenere la forza frenante desiderata con minore sforzo percepito dal conducente e con un controllo potenzialmente più fine.
Passando da una pompa da 19 mm (come quella ipotizzata per la 1C) a una da 18 mm nelle serie successive, si osserva una tendenza a ridurre il diametro del pistone. Questa scelta è stata probabilmente dettata dall'incrementarsi della potenza erogata dai motori delle versioni successive. Con l'aumentare della cavalleria, e quindi di una guida potenzialmente più sportiva, ci si rese conto che lo sforzo necessario al pedale, con una pompa di diametro maggiore, poteva diventare poco gestibile durante una guida più aggressiva o prolungata. Una pompa di diametro inferiore, come quella da 18 mm, realizza una pressione maggiore nel circuito, traducendosi in una maggiore forza frenante sui pistoncini delle pinze e quindi una maggiore efficacia, compensando eventuali differenze di peso o dinamica del veicolo e permettendo una frenata più decisa anche con minore escursione del pedale.
Per comprendere appieno la scelta progettuale dei progettisti, sarebbe necessario paragonare il diametro della pompa anche con il diametro dei cilindretti installati nelle varie versioni di berlina e coupé della prima serie, dato che il rapporto tra le aree dei componenti dell'impianto è fondamentale per un bilanciamento ottimale.
come controllare la funzionalità del servofreno @meccanicando
Dettagli Costruttivi e Numeri di Fusione
Un aspetto interessante che emerge dall'analisi delle componenti meccaniche d'epoca è la presenza di numeri incisi sui corpi metallici. Il numero che si può trovare sul corpo pompa non è un codice identificativo del modello specifico, ma si tratta del numero di fusione. Questo numero indica lo stampo o la matrice utilizzato per creare il pezzo grezzo in fase di fusione. È un fenomeno comune per molti particolari della meccanica: pur essendo diversi una volta finiti e destinati a funzioni specifiche, possono partire dallo stesso grezzo metallico, pertanto riportano i medesimi numeri di fusione.
Per distinguere immediatamente le pompe con diametri di pistone differenti in fabbrica, veniva spesso applicata una fascetta di alluminio con serigrafato il diametro esatto del pistone. Questo metodo pratico garantiva che ogni pompa finisse nell'assemblaggio corretto, evitando errori di produzione e assicurando la corretta funzionalità dell'impianto frenante su ogni veicolo.
Componenti Correlate per la Lancia Fulvia
La manutenzione e il restauro di una Lancia Fulvia coinvolgono spesso la sostituzione di una vasta gamma di componenti legate all'impianto frenante. Oltre alla pompa freno principale, altri elementi sono cruciali per il corretto funzionamento.

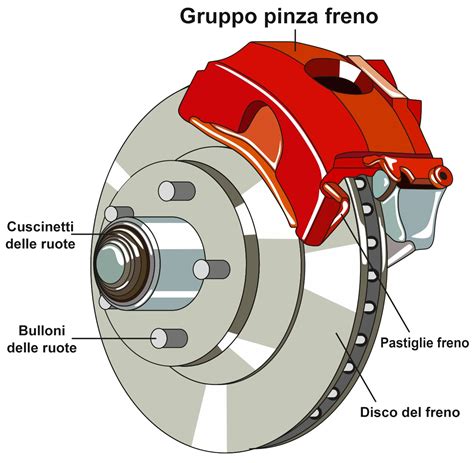

Per la Lancia Fulvia II serie, sono disponibili kit per la revisione delle pinze freno, sia posteriori che anteriori, che includono i relativi gommini. Per la Fulvia 1ª serie, esistono anch'essi kit di gommini per la revisione delle pinze freno posteriori, e cilindretti freno posteriori completi specifici per l'impianto Dunlop.
Altri componenti del sistema frenante menzionati, sebbene non direttamente legati alla pompa principale per la prima serie senza servofreno, includono cilindretti freno anteriori di tipo 'd', dischi freno anteriori per la Fulvia 2 serie impianto Gilring, e vari altri kit di gommini e cilindretti per diverse configurazioni. Questi elementi confermano la complessità e la specificità degli impianti frenanti Lancia Fulvia, che richiedono un'attenzione meticolosa nella scelta dei ricambi corretti.
Considerazioni Finali sulla Scelta della Pompa Corretta
La scelta della pompa freno corretta per una Lancia Fulvia Coupé prima serie, o per qualsiasi altra variante del modello, è un passaggio critico che richiede attenzione ai dettagli tecnici. La differenza tra una pompa da 18 mm e una da 19 mm, soprattutto in relazione alla presenza o assenza del servofreno e alle caratteristiche di potenza del motore, non è banale. Essa influisce direttamente sulla sensibilità del pedale, sulla forza frenante erogata e, in ultima analisi, sulla sicurezza e sul piacere di guida.
Comprendere la logica dietro queste specifiche, basata su principi fisici e sull'evoluzione ingegneristica del modello, permette agli appassionati e ai meccanici di effettuare scelte informate, preservando l'autenticità e le prestazioni di queste straordinarie vetture. La pompa freno da 18 mm, senza serbatoio e destinata ai modelli di prima serie privi di servofreno, rappresenta una soluzione specifica per garantire un'efficace e controllata azione frenante, un pilastro fondamentale nella dinamica di guida della Lancia Fulvia.
