Scopri Tutto Sulla Scatola dei Fusibili della Volkswagen Touran (1T)

La Volkswagen Touran, un versatile veicolo monovolume compatto disponibile con cinque o sette posti, ha fatto la sua prima apparizione nell'agosto 2003. Nel corso degli anni, il modello ha subito significativi aggiornamenti, con un primo restyling presentato al Salone dell'Auto di Parigi nel settembre 2006 e un secondo intervento nel maggio 2010. Basata sulla piattaforma della quinta generazione della Golf (PQ35), la Touran ha mantenuto una solida reputazione per affidabilità e praticità. Una componente fondamentale per il corretto funzionamento di qualsiasi veicolo è il suo sistema elettrico, e in particolare, la scatola dei fusibili. Questo articolo fornisce una dettagliata panoramica della posizione, delle descrizioni e degli schemi dei fusibili per la Volkswagen Touran di prima generazione, coprendo gli anni di produzione dal 2003 al 2015.

La Scatola dei Fusibili nel Vano Motore

La scatola dei fusibili principale, situata nel vano motore, si trova sul lato destro del veicolo. Per accedervi, è necessario rimuovere un coperchio di protezione. Questa scatola contiene una vasta gamma di fusibili e relè che controllano funzioni critiche del motore, dei sistemi di sicurezza e di altri componenti essenziali.

Tipo 1: Schema dei Fusibili nel Vano Motore

Di seguito è riportato un elenco dettagliato dei fusibili presenti nel vano motore, con le rispettive descrizioni e amperaggi. È importante notare che alcuni fusibili possono avere un amperaggio variabile a seconda della specifica configurazione del veicolo e dell'anno di produzione.

N.	Descrizione	Amperaggio
F1	Sistema antibloccaggio (ABS)	30 A
F2	Sistema antibloccaggio (ABS)	30 A
F3	Tergicristalli	25 A
F4	Centralina multifunzione 1	5 A
F5	Centralina multifunzione 1, clacson	20 A
F6	Centralina motore, bobina di accensione - benzina	15 A/20 A
F7	Centralina motore, sensore frizione	5 A
F8	Motore elettrico della ventola di raffreddamento, valvola di ricircolo gas scarico	10 A
F9	Controllo motore, relè pompa carburante, centralina candelette	10 A
F10	Controllo motore, relè pompa aria secondaria, sonda lambda	5 A/10 A
F11	Controllo motore	25 A/30 A
F12	Controllo motore, centralina Motronic, centralina iniezione	15 A/25 A/30 A
F13	Cambio automatico	15 A
F14	Vuoto	-
F15	Motorino di avviamento	40 A
F16	Centralina per l'equipaggiamento elettrico del piantone dello sterzo	15 A
F17	Quadro strumenti	10 A
F18	Impianto audio	30 A
F19	Impianto audio	15 A
F20	Telefono	10 A
F21	Vuoto	-
F22	Vuoto	-
F23	Vuoto	-
F24	Connettore bus dati	10 A
F25	Vuoto	-
F26	Controllo motore - eccetto 1,6 (BGU), centralina Motronic	10 A
F27	Riscaldamento sfiato basamento	10 A
F28	Cambio automatico	20 A
F29	Controllo motore - 1,6 FSi (BAG) / 2,0 FSi (AXW), bobine di accensione	10 A/20 A
F30	Riscaldamento supplementare	20 A
F31	Lavavetri	25 A
F32	Controllo motore, iniettori cilindri	10 A
F33	Pompa di alimentazione carburante	15 A
F34-F37	Vuoto	-
F38	Regolatore fari	10 A
F39	Sensore temperatura olio motore, quadro strumenti	5 A
F40	Blocco fusibili e relè nell'abitacolo 1	20 A
F41	Vuoto	-
F42	Controllo motore, misuratore di massa dell'aria, relè per alimentazione componenti elettronici motore	5 A
F43	Pompa a vuoto del servofreno	20 A
F44	Vuoto	-
F45	Sensore ossigeno riscaldabile, sonda lambda	15 A
F46	Vuoto	-
F47	Centralina multifunzione 1	40 A
F48	Centralina multifunzione 1	40 A
F49	Relè 1 dei circuiti di accensione principali	50 A
F50	Vuoto	-
F51	Centralina per candelette	40 A
F52	Centralina multifunzione (centralina per rete di bordo)	50 A
F53	Centraline per rivestimento elettrico portiere, blocco fusibili/relè cruscotto	50 A
F54	Centralina per ventola radiatore	50 A

Relè nel Vano Motore:

R1: Relè 2 dei circuiti principali di accensione
R2: Relè di avviamento
R3: Relè per la pompa del carburante - 1,6 (BGU)
R4: Relè 1 dei circuiti principali di accensione

Tipo 2: Schema dei Fusibili nel Vano Motore (modelli successivi)

Alcuni modelli, specialmente quelli prodotti dopo una certa data, potrebbero presentare una configurazione leggermente diversa, indicata come Tipo 2.

N.	Descrizione	Amperaggio
SB1	Motorino elettrico 2 impianto lavavetri (con due motorini)	20 A/25 A/30 A
SB2	Centralina per equipaggiamento elettrico piantone sterzo	5 A
SB3	Centralina multifunzione 1	5 A
SB4	Sistema antibloccaggio (ABS)	30 A
SB5	Comando cambio (automatico o DSG)	15 A
SB6	Centralina per combinazione strumenti	5 A
SB7	Vuoto	-
SB8	Impianto audio, sistema navigazione	15 A
SB9	Telefono	5 A
SB10	Controllo motore	5 A/10 A
SB11	Riscaldamento supplementare	20 A
SB12	Centralina diagnostica	5 A
SB13	Controllo motore	25 A/30 A
SB14	Controllo motore	20 A
SB15	Controllo motore	5 A/15 A
SB16	ABS	30 A
SB17	Clacson, unità di controllo multifunzionale 1	15 A
SB18	Impianto audio (alcuni modelli), veicoli speciali	30 A
SB19	Motore elettrico 1 lavavetri	30 A
SB20	Centralina per candelette	40 A
SB21	Controllo motore	10 A/15 A
SB22	Interruttore luce stop (sensore posizione pedale freno), sensore posizione pedale frizione	5 A
SB23	Controllo motore	5 A/10 A/15 A
SB24	Centralina motore elettrico ventola raffreddamento, relè pompa liquido raffreddamento (alcuni modelli), termostato, controllo motore	10 A
SB25	Centralina multifunzione 1	40 A
SB26	Centralina multifunzione 1	40 A
SB27	Centralina candelette, motore elettrico pompa scarico	40 A/50 A
SB28	Centralina multifunzione 1, centralina multifunzione 2	40 A
SB29	Relè pompa refrigerante (alcuni modelli)	50 A
SB30	Protezione fusibili abitacolo: F7, F8, F28-F35, relè circuiti ausiliari accensione	40 A

Relè nel Vano Motore (Tipo 2):

A1: Relè per circuiti principali di accensione
A2: Relè per pompa di scarico (BSX)

Fusibili di Potenza nel Vano Motore

Questi fusibili di maggiore amperaggio si trovano all'estremità della scatola dei fusibili del vano motore e gestiscono carichi elettrici significativi.

N.	Descrizione	Ampere
1	Generatore	150 A/200 A
2	Servosterzo	80 A
3	Motore elettrico ventola raffreddamento	80 A
4	Veicoli di manutenzione	80 A
5	Per veicoli prodotti dopo ottobre 2005: riscaldamento supplementare	100 A
6	Protezione fusibili abitacolo: F20-F24/F42-F56, relè bassa potenza riscaldamento	80 A/100 A
7	Blocco interno 1 (F39/F41) (per veicoli prodotti prima dell'aprile 2006) - equipaggiamento elettrico rimorchio	50 A

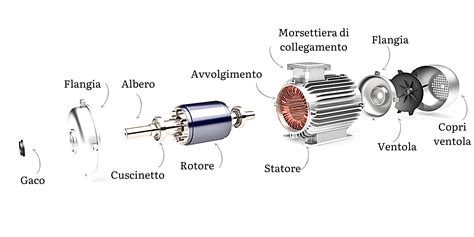

Schema di un motore con frecce che indicano i componenti

La Scatola dei Fusibili nell'Abitacolo

Nell'abitacolo, la scatola dei fusibili e dei relè si trova sul lato del conducente, dietro il vano portaoggetti. È organizzata in tre sezioni distinte, ognuna con il proprio set di fusibili e relè che controllano una vasta gamma di comfort, sicurezza e sistemi di informazione.

Fusibili nell'Abitacolo (Sezione 1)

Questa sezione copre la maggior parte dei sistemi elettrici interni, dall'illuminazione ai sistemi di intrattenimento.

N.	Descrizione	Ampere
1	Specchietto retrovisore interno elettrocromico, centralina impianto elettrico di bordo	5 A/10 A
2	Spina impianto elettrico rimorchio, interfaccia diagnostica bus dati, relè pompa carburante, centralina motore, relè alimentazione morsetto 30	5 A/10 A
3	Relè impianto lavafari, centralina regolazione fari, centralina servosterzo, centralina rilevamento rimorchio, centralina illuminazione adattiva e regolazione fari, interruttore luci stop, spia 2 ESP e ASR, pulsante regolazione inclinazione sedile posteriore sinistro, interruttore ASR, pulsante indicatore pressione pneumatici, centralina meccatronica cambio DSG, centralina cambio automatico, centralina ABS, pulsante disattivazione ASR ed ESP	5 A
4	Centralina pompa carburante, centralina apriporta garage	10 A
5	Riscaldamento sedili anteriori, misuratore massa aria, resistenza riscaldamento ventilazione vano motore, cicalino avvertimento veicoli addestramento, centralina controllo telefono cellulare	5 A
6	Airbag, spia controllo disattivazione airbag passeggero	5 A
7	Riscaldamento sedili anteriori, riscaldamento, climatizzatore	5 A
8	Riscaldamento ugelli lavavetri	5 A
9	Airbag, centralina impianto elettrico di bordo, centralina sistema illuminazione adattiva e correzione fari	5 A/10 A
10	Telefono, interfaccia diagnostica bus dati	5 A
11	Servosterzo, centralina assistente parcheggio	10 A
12	Cambio automatico, centralina pompa carburante, motore elettrico regolazione fari sinistro, centralina regolazione fari, centralina riconoscimento rimorchio	5 A/10 A
13	Regolazione fari	10 A
14	ABS, centralina motore 2, resistenza riscaldamento ventilazione vano motore, centralina pompa carburante	5 A/10 A
15	Presa diagnostica (DLC), luci retromarcia, airbag, telecomando impianto antifurto, specchietto con tassametro, selettore Tiptronic	5 A
16	Connettore bus dati, combinazione strumenti, interruttore ricircolo aria, interruttore riscaldamento e selettore modalità funzionamento, sensore alta pressione, centralina riscaldamento sedile conducente, tasto riscaldamento rapido, tasto assistente parcheggio	5 A
17	Veicoli speciali	7,5 A
18	Registratore dati emergenza, telecomando antifurto taxi	5 A
19	Illuminazione sinistra bagagliaio, tassametro	5 A
20	Assistente parcheggio, cambio automatico, ABS	10 A
21	Ricevitore radio riscaldamento supplementare a liquido, interruttore multifunzione, blocco alimentazione di bordo, cambio automatico, blocco controllo sensori posizione selettore, interruttore multifunzione	5 A/10 A
22	Riscaldamento supplementare, centralina sistema multimediale	7,5 A
23	Luci freni, relè controllo tensione	10 A
24	Riscaldamento supplementare, presa diagnostica (DLC), impianto climatizzazione e riscaldamento, interruttore luci	10 A
25	Pompa vuoto impianto frenante, cambio automatico	20 A
26	Controllo motore (iniettori, bobine accensione)	10 A
27	Centralina cambio automatico	20 A
28	Interruttore luci, sensore pioggia e luminosità, centralina Climatronic	5 A
29	Motore elettrico tergicristallo posteriore, pompa lavavetri parabrezza e lunotto	15 A
30	Presa faro di ricerca, spina sicurezza posteriore per accendisigari Volkswagen Touran (1T), diodo di blocco	20 A
31	Riscaldamento supplementare	15 A
32	Impianto lavavetri	15 A
33	Veicoli di servizio, interruttore riscaldamento e selettore modalità funzionamento riscaldamento, relè ventola, centralina climatizzatore	10 A/40 A
34	Vuoto	-
35	Riscaldamento climatizzatore	10 A/40 A
36	Veicoli di manutenzione	10 A
37-39	Vuoto	-
40	Connettore impianto elettrico rimorchio	20 A
41	Connettore impianto elettrico rimorchio o presa TSU (accendisigari)	20 A
42	Presa dispositivi aggiuntivi (accendisigari)	15 A
43	Centralina pompa carburante	15 A
44	Antifurto, centralina ventilatore	5 A/40 A
45	Impianto audio, centralina tetto apribile	20 A
46	Centralina multifunzione 1	5 A
47	Fusibile per accendisigari Volkswagen Touran o centralina sedili anteriori	25 A
48	Lavafari, centralina sedili anteriori	20 A
49	Centralina dispositivi elettrici portiere (lato conducente), centralina dispositivi elettrici portiere (lato passeggero)	10 A
50	Riscaldamento sedili anteriori, comando centrale sistemi comfort	30 A
51	Tettuccio apribile	20 A
52	Centralina multifunzione 1, riscaldamento supplementare	25 A
53	Centralina multifunzione 2, relè impianto lavafari	25 A
54	Cambio automatico	5 A
55	Veicoli di servizio	5 A
56	Riscaldamento, climatizzatore	15 A / 40 A
57	Centralina equipaggiamento elettrico porta conducente, centralina equipaggiamento elettrico porta passeggero	30 A
58	Centralina equipaggiamento elettrico porta posteriore sinistra, centralina equipaggiamento elettrico porta posteriore destra	30 A

Blocco Rete di Bordo (2)

Questo blocco contiene relè che gestiscono funzioni di alimentazione e comfort.

N.	Descrizione
B1	J681 - Relè 2 per alimentazione morsetto 15 (460)
B2	J99 - Relè per riscaldamento specchietti esterni (449)
B3	Vuoto
B4	J689 - Relè 2 per alimentazione elettrica morsetto 30 (449)
B5	J9 - Relè per riscaldamento lunotto (53)
B6	J4 - Relè per segnale acustico a due toni (449) / J413 - Relè clacson (449)
B7	Relè 1/2 doppia pompa acqua lavaggio (404)
B8	Relè 1/2 doppia pompa acqua lavaggio (404)
B9	J59 - Relè per scaricare contatto X (460)

Blocco Accessori (3)

Questo blocco ospita relè per sistemi specifici come il raffreddamento e il sistema di lavaggio.

N.	Descrizione
1	J496 - Relè per pompa ausiliaria sistema di raffreddamento (449)
2	J39 - Relè per impianto lavafari (53)
3	J17 Relè per pompa carburante (449), J643 - Relè per alimentazione carburante tramite tubazione di mandata (449)
4	J13 - Relè ventilatore (404)
5	J3ЗЗ - Relè per spegnimento pompa carburante (404)
6	Vuoto
7	J485 - Relè per funzionamento in modalità riscaldamento autonomo (449)
8	J682 - Relè per alimentazione morsetto 50 (433), dal maggio 2006 (53)
9	Vuoto
A	Fusibile termico 1 per regolazione posizione sedile conducente - 30 A

Fuse box location and diagrams: Volkswagen Touran (2003-2006)

Importanza della Manutenzione dei Fusibili

La corretta funzionalità dei fusibili è vitale per la sicurezza e il funzionamento del veicolo. Un fusibile bruciato indica solitamente un problema nel circuito elettrico, come un cortocircuito o un sovraccarico. È fondamentale sostituire un fusibile bruciato con uno dello stesso amperaggio per evitare danni ai componenti elettrici o incendi. Se un fusibile si brucia ripetutamente, è necessario diagnosticare e riparare il problema sottostante nel circuito. La consultazione di un meccanico qualificato è sempre raccomandata in caso di dubbi o problemi persistenti. La conoscenza della posizione e della funzione dei fusibili della propria Volkswagen Touran consente una manutenzione più efficiente e una risoluzione più rapida dei piccoli problemi elettrici.
