Il Sensore di Accelerazione Trasversale nella BMW 320d E90: Funzionamento, Problemi e Sostituzione

Il mondo dell'automotive moderno è intessuto di sistemi elettronici sempre più sofisticati, progettati per migliorare la sicurezza, l'efficienza e il comfort di guida. Tra questi, i sensori di accelerazione trasversale, spesso integrati in sistemi più ampi come l'ESP (Electronic Stability Program), svolgono un ruolo cruciale nella gestione dinamica del veicolo. Questo articolo si propone di esplorare in dettaglio il funzionamento di tali sensori, i problemi che possono insorgere e le possibili soluzioni, con un focus specifico sulla BMW 320d E90.

I Fondamentali della Stabilità Veicolare

L'ECU (Engine Control Unit) dell'ESP necessita di valori precisi che indichino i movimenti effettuati dal veicolo per garantire una guida sicura. A tal fine, vengono impiegati i sensori di accelerazione, che si suddividono principalmente in due tipi: i sensori di accelerazione laterale e i sensori dell'angolo di imbardata. È importante sottolineare che, sebbene concettualmente distinti, i maggiori produttori come Continental e Bosch tendono a integrarli in un'unica sede fisica, semplificando la complessità del sistema e la sua installazione.

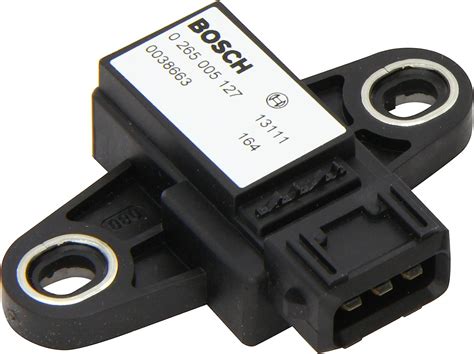

Il Sensore di Accelerazione Laterale

Il sensore di accelerazione laterale ha il compito di misurare le forze che agiscono sul veicolo perpendicolarmente alla sua direzione di marcia. Queste forze si manifestano tipicamente durante le curve, indicando quanto il veicolo sta "sbandando" lateralmente. A differenza di altri sensori, il sensore di accelerazione laterale non utilizza una tensione di riferimento né un bit di controllo. Il segnale in uscita è lineare e varia generalmente da 0,5 a 4,5 V, fornendo all'ECU informazioni dirette sull'accelerazione trasversale.

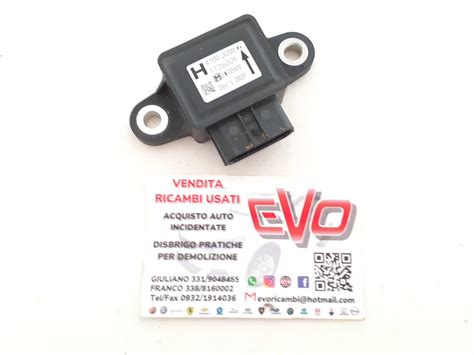

Il Sensore dell'Angolo di Imbardata

Parallelamente, il sensore dell'angolo di imbardata rileva la rotazione del veicolo attorno al suo asse verticale. Un angolo di imbardata positivo indica una rotazione in senso orario (ad esempio, una curva a destra), mentre un angolo di imbardata negativo suggerisce una rotazione in senso antiorario (una curva a sinistra). Questo sensore si serve di una tensione di riferimento di 2,5 V. Il suo output varia da 0,7 a 4,3 V, influenzando positivamente questa tensione in caso di angolo di imbardata positivo e negativamente in caso contrario. Il segnale quadro (0-6,8 V) viene utilizzato come mezzo di controllo e inviato congiuntamente al segnale in uscita, permettendo all'ECU di interpretare con precisione la direzione e l'intensità della rotazione.

L'Evoluzione della Tecnologia dei Sensori ESP

La tecnologia dei sensori ESP ha subito un'evoluzione significativa nel corso degli anni. Inizialmente, come per molte componenti elettroniche nei veicoli, si basava su segnali analogici. Tuttavia, il settore è passato progressivamente ai messaggi CAN (Controller Area Network), grazie ai numerosi vantaggi offerti da una rete centralizzata, inclusa una maggiore affidabilità e velocità di comunicazione.

Un confronto tra i sistemi Bosch 5.7 ESP e Bosch 8.0 ESP rivela chiaramente queste differenze. La nuova generazione di sensori, spesso denominata iMEMS (integrated Micro Electro-Mechanical System), sfrutta la tecnologia dei microsistemi elettromeccanici integrati. Al centro di un materiale piezoelettrico viene posizionata una massa in sospensione. Non appena il veicolo accelera o gira in una determinata direzione, anche la massa si sposta. La forza necessaria per spostare la massa dalla posizione di riposo genera una determinata tensione nel materiale piezoelettrico, che viene poi trasformata in segnale elettrico. Questa miniaturizzazione ha permesso di integrare il sensore dell'angolo di imbardata direttamente nell'ECU, riducendo ulteriormente la complessità e il numero di componenti esterni.

Il Ruolo del Sensore dell'Angolo di Sterzata

Oltre ai sensori di accelerazione, il sensore dell'angolo di sterzata gioca un ruolo fondamentale nella dinamica del veicolo. Questo sensore si trova per la maggior parte delle volte esattamente dove ci si aspetterebbe: dietro al volante, attorno alla colonna. Raramente, alcuni produttori scelgono di posizionarlo presso la scatola del cambio. Ne esistono di diversi tipi, ciascuno con un principio di funzionamento specifico.

Tipi di Sensori dell'Angolo di Sterzata

Sensori Analogici con Contatti Scor-revoli

La versione analogica si compone di due potenziometri, noti anche come partitori di tensione. Questi si avvalgono di un rivestimento resistivo fisso, spesso in carbonio, dal quale passa la tensione. Un contatto scorrevole si sposta su tale rivestimento e la posizione in cui si trova in un determinato momento indica la quantità di tensione trasmessa. Esistono versioni che operano con una tensione di riferimento di 5 volt, mentre altre si avvalgono di 12 volt. Il secondo partitore di tensione non è inteso come mezzo di controllo, ma serve a determinare la direzione dello sterzo: a sinistra o a destra. Posizionando i due partitori uno opposto all'altro, grazie alla differenza di tensione si può determinare se lo sterzo ruota in senso orario o antiorario. La tensione fornita in posizione neutra (ovvero quando sterzo e ruote sono paralleli all'asse del veicolo) può variare a seconda del partitore, in modo da poter verificare se il sensore dell'angolo di sterzata funziona correttamente.

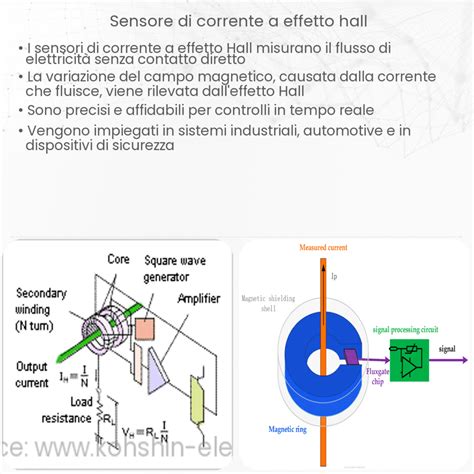

Sensori a Effetto Hall

La versione che si basa sull'effetto Hall è la più diffusa. Questi sensori, come i Bosch LWS5 e LWS6, funzionano senza contatto e dunque non presentano problemi di usura, garantendo una maggiore durata e affidabilità. Analogamente ai sensori ruota attivi, questo tipo di sensore impiega un anello magnetico a più poli. I sensori a effetto Hall sono in grado di rilevare ogni movimento con una precisione di 1,5 gradi e di inviare segnali quadri alla centralina. La fase del segnale di ciascun sensore Hall è diversa, consentendo di determinare subito la direzione di rotazione e di capire se il sensore non funziona correttamente. Vengono così misurati l'angolo di sterzata, la direzione di rotazione e la velocità di rotazione.

Sensori Ottici Digitali

Mercedes-Benz, in particolare, è stata per parecchio tempo una sostenitrice accanita dei sensori dell'angolo di sterzata di tipo ottico. Anche questo tipo di sensore genera vari segnali quadri, ma sfrutta la luce invece del magnetismo. A prima vista, si potrebbe pensare che questo tipo di sensori funzioni bene tanto quanto un sensore a effetto Hall. Tuttavia, il sensore ottico ha un acerrimo nemico: la sporcizia. Infatti, può bastare un po' di polvere per bloccare il fascio di luce e, di conseguenza, disturbare il segnale, compromettendone l'accuratezza e l'affidabilità.

Calibrazione del Sensore dell'Angolo di Sterzata

La calibrazione di un sensore dell'angolo di sterzata non è affatto complicata, specialmente se ci si aiuta con un buon strumento di diagnosi. Spesso, basta sterzare il volante del tutto verso sinistra e poi del tutto verso destra per tarare completamente il sensore. Esistono anche sensori autocalibranti, per tarare i quali basta attivare il quadro di avviamento e sterzare il volante del tutto verso sinistra e poi del tutto verso destra. In molti casi, anche il sistema ESP può determinare se sia necessario calibrare il sensore confrontando i valori del sensore dell'angolo di sterzata con quelli dei sensori di accelerazione.

Applicazioni del Sensore dell'Angolo di Sterzata

Il sensore dell'angolo di sterzata non viene utilizzato unicamente ai fini dell'ESP, ma anche per la regolazione del servosterzo elettrico. Un motore elettrico assiste il movimento dello sterzo non appena viene rilevata una variazione nell'angolo di sterzata. In questo caso, il servosterzo idraulico si rivela superfluo. Il vantaggio di questo sistema non sta soltanto nel risparmio in termini di spazio e peso, ma anche nelle possibilità di regolazione dello sterzo. Ad esempio, consente di optare per una guida tranquilla o per una guida più sportiva. Inoltre, può tornare molto utile nelle manovre di parcheggio parallelo: si pensi, ad esempio, al pulsante "City" della Fiat, che rende quest'azione estremamente semplice.

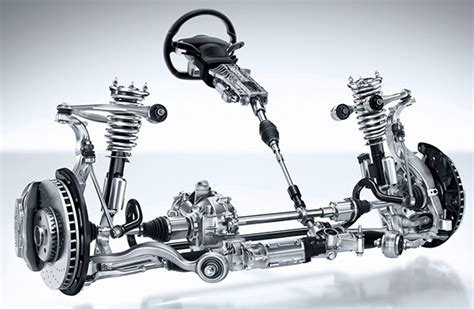

Sistemi di Sterzo Attivo e Sensori ESP nella BMW

I veicoli con un sistema di sterzo attivo (Active Steering), come alcune BMW e Mercedes-Benz, sono dotati di due sensori ESP: un sensore primario situato sotto il sedile del conducente e un sensore secondario situato sotto il sedile del passeggero. I due sensori sono molto simili, ma il sensore secondario ha una resistenza terminale e inoltre utilizza un ID CAN diverso. Pertanto, non sono intercambiabili.

Anche il modo in cui questi sensori vengono utilizzati dal sistema ESP è piuttosto differente. I valori del sensore secondario vengono infatti usati unicamente come mezzo di controllo per i valori del sensore principale. Ciò significa che il sensore secondario non può assumere la funzione del sensore principale. Non appena viene rilevata una differenza fra i due sensori, il sistema indica un guasto. Entrambi i sensori sono passivi: i segnali vengono inviati soltanto quando richiesti dall'ECU dell'ESP, ottimizzando l'efficienza energetica del sistema.

Problemi Comuni e Diagnosi nella BMW 320d E90

Recentemente, un possessore di una BMW 320d E90 del 2007 ha riscontrato dei mancamenti di potenza a bassi giri, tenendo il pedale dell'acceleratore fermo e leggermente schiacciato. Questi mancamenti scomparivano premendo o rilasciando l'acceleratore. Sebbene questo problema non fosse stato riscontrato prima della sostituzione autonoma del filtro aria del motore, è importante considerare che le cause di tali sintomi possono essere molteplici e non sempre direttamente correlate a interventi recenti.

Possibili Cause di Mancamenti di Potenza

Tra le possibili cause di mancamenti di potenza, specialmente a bassi regimi, si possono annoverare problemi legati all'impianto di alimentazione, al sistema di gestione motore o, più specificamente, a componenti come la valvola EGR (Exhaust Gas Recirculation) o la turbina.

Valvola EGR

Un'ipotesi è che il problema possa essere legato alla valvola EGR. La valvola EGR è responsabile del ricircolo di una parte dei gas di scarico nel collettore di aspirazione, riducendo le emissioni di ossidi di azoto. Se la valvola si blocca o funziona in modo irregolare, può causare una miscelazione non ottimale aria-carburante, portando a mancamenti di potenza. Un consiglio comune è provare a smontarla e pulirla per verificare se lavori correttamente manualmente. È interessante notare che con il clima acceso, l'EGR potrebbe essere disabilitata, come accadeva su alcuni modelli precedenti, il che potrebbe modificare la gestione del ricircolo dei gas di scarico e influenzare la comparsa o meno del problema.

Turbina

Problemi alla turbina possono essere un'altra causa di perdita di potenza. Se la turbina non lavora correttamente, la pressione di sovralimentazione non sarà quella desiderata, con conseguenti cali di performance. In questi casi, una programmazione della centralina motore in una concessionaria BMW potrebbe risolvere il problema. Se il difetto persiste, potrebbe essere un'indicazione di un problema più grave alla turbina stessa.

Sensori ESP e DTC

Un'idea meno convenzionale suggerisce un possibile legame con il sistema di controllo della pressione pneumatici che potrebbe aver causato al DTC (Dynamic Traction Control) la lettura di uno sbandamento, portando a una modifica dell'erogazione per correggerlo. Sebbene questa sia un'ipotesi più remota, la complessa interconnessione dei sistemi elettronici moderni rende plausibile un'influenza indiretta. I sensori di accelerazione trasversale, in particolare, sono fondamentali per il corretto funzionamento del DTC e dell'ESP. Se questi sensori forniscono dati errati o incoerenti, il sistema potrebbe interpretare erroneamente la dinamica del veicolo e intervenire sull'erogazione della potenza.

Diagnosi e Soluzioni

Quando si riscontrano problemi come i mancamenti di potenza, la diagnosi è il primo passo cruciale. Una visita in concessionaria BMW o presso un'officina specializzata dotata di strumenti di diagnosi avanzati può aiutare a identificare la causa esatta del problema. La programmazione della centralina motore è spesso una soluzione iniziale per difetti legati alla gestione elettronica.

È importante considerare che il cambiamento del filtro aria motore, sebbene apparentemente scollegato, potrebbe aver coinciso con la manifestazione di un problema preesistente o aver in qualche modo alterato le condizioni operative che rendevano il difetto latente. In ogni caso, un'analisi approfondita di tutti i sistemi coinvolti è necessaria per una risoluzione efficace.

Sostituzione del Sensore di Accelerazione Trasversale

La sostituzione del sensore di accelerazione trasversale, in particolare sui modelli con Active Steering come la BMW 320d E90, richiede attenzione a causa della presenza di due sensori distinti: il primario e il secondario. Poiché non sono intercambiabili a causa delle differenze nella resistenza terminale e nell'ID CAN, è fondamentale assicurarsi di sostituire il sensore corretto.

Procedura Generale di Sostituzione (Illustrativa)

1. Identificazione del Sensore: Localizzare il sensore difettoso. Nella BMW 320d E90 con Active Steering, il sensore primario è sotto il sedile del conducente e il secondario sotto quello del passeggero.
2. Scollegamento Batteria: Per sicurezza, scollegare sempre la batteria del veicolo prima di lavorare su componenti elettronici.
3. Accesso al Sensore: Rimuovere eventuali rivestimenti o sedili necessari per accedere al sensore.
4. Scollegamento Elettrico: Scollegare il connettore elettrico dal sensore.
5. Rimozione del Sensore: Svitare o sganciare il sensore dalla sua sede.
6. Installazione Nuovo Sensore: Installare il nuovo sensore, assicurandosi che sia ben fissato.
7. Ricollegamento Elettrico: Ricollegare il connettore elettrico.
8. Rimontaggio: Rimontare eventuali rivestimenti o sedili rimossi.
9. Ricollegamento Batteria: Ricollegare la batteria.
10. Calibrazione (se necessaria): In alcuni casi, potrebbe essere necessaria una calibrazione del nuovo sensore utilizzando uno strumento di diagnosi, anche se molti sensori sono autocalibranti.

La sostituzione di questi sensori è un'operazione che richiede una certa conoscenza tecnica e l'uso di strumenti specifici. È sempre consigliabile affidarsi a personale qualificato per evitare danni o malfunzionamenti.

Considerazioni Finali

I sensori di accelerazione trasversale e l'intero sistema ESP sono componenti vitali per la sicurezza e la maneggevolezza della BMW 320d E90. Comprendere il loro funzionamento, le potenziali fonti di problemi e le corrette procedure di diagnosi e sostituzione è fondamentale per mantenere il veicolo in condizioni ottimali. La transizione verso una maggiore integrazione dei sensori e l'adozione di reti CAN dimostra il continuo impegno dell'industria automobilistica verso sistemi sempre più efficienti e affidabili.
