La comprensione del funzionamento dell'intercooler e dei sensori ad esso associati è cruciale per massimizzare le prestazioni e l'efficienza di un veicolo turbo, in particolare una BMW E46. L'intercooler è uno scambiatore di calore che gioca un ruolo fondamentale nel raffreddamento dell'aria compressa prima che questa entri nel motore, mentre i sensori monitorano parametri vitali per la gestione ottimale della combustione e della temperatura.
Il Ruolo Cruciale dell'Intercooler nelle Vetture Turbo
Per comprendere appieno l'importanza dell'intercooler, è necessario richiamare i principi di base del funzionamento di un motore a combustione interna. Un motore aspirato, per funzionare correttamente, necessita del miglior rapporto tra il comburente (aria) e il combustibile (benzina). Il rapporto stechiometrico per un motore a benzina è 14,7/1, il che significa 14,7 Kg di aria per ogni Kg di benzina. Alterando tale rapporto, si possono riscontrare diversi problemi.

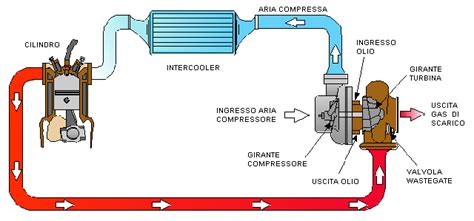

Nelle vetture turbo, per ottenere questo risultato, viene utilizzata la coppia turbina-compressore collegati tra loro coassialmente: l'asse della turbina fa girare il compressore. La turbina è posta in rotazione dai gas di scarico del motore che verranno eliminati assialmente. Durante la fase di compressione, viene ceduta energia all'aria. Oltre alla pressione, si ha anche un aumento della temperatura dell'aria, ancor di più se si pensa di essere in presenza di una compressione adiabatica irreversibile.
Un intercooler è, all'atto pratico, uno "scambiatore di calore". Nelle vetture, lo si può trovare principalmente del tipo "aria-aria" o "aria-acqua". La sua funzione principale è raffreddare l'aria compressa dal turbocompressore prima che questa entri nei cilindri del motore.
Intercooler raffredda l'aria ma...Ti sei perso qualche video?
Perché è Fondamentale Raffreddare l'Aria nel Motore
I motivi per cui è cruciale raffreddare l'aria sono molteplici e strettamente legati all'efficienza e alle prestazioni del motore:
- Aumento della densità dell'aria: L'intercooler, raffreddando l'aria, di fatto va a diminuirne il volume specifico, aumentandone la densità. Un'aria più densa contiene una maggiore quantità di molecole di ossigeno nello stesso volume.
- Maggiore quantità di aria nel cilindro: In questo modo, è possibile iniettare una maggiore massa d'aria nella cilindrata del motore e con essa aumentare anche la quantità di benzina affinché rimangano in rapporto stechiometrico ideale. Ciò si traduce in una combustione più potente e, di conseguenza, in un aumento della potenza e della coppia del motore.
- Prevenzione della detonazione: L'aria più fredda riduce la probabilità di pre-accensione o detonazione, un fenomeno dannoso che può danneggiare il motore. Temperature elevate dell'aria di aspirazione possono rendere la miscela aria-carburante più suscettibile alla combustione spontanea prima che la candela generi la scintilla.
- Migliore efficienza del carburante: Una combustione più efficiente, derivante da un rapporto aria-carburante ottimale, può portare a un migliore consumo di carburante.
Tuttavia, è necessario premettere che non tutte le macchine turbo montano di serie un intercooler e, se non adeguatamente studiato, non sempre il montaggio di questo sistema migliorerà le prestazioni dell'auto. Si sarebbe tentati di aumentare sempre più le dimensioni dell'intercooler, così da portare aria sempre più fredda e densa nel collettore di aspirazione. Questo approccio, però, comporta anche degli svantaggi. Una maggiore massa d'aria all'interno dell'intercooler, soprattutto se di dimensioni eccessive, comporta un aumento dell'inerzia. Viene a crearsi un ritardo (lag) nella risposta del turbo, rispetto alla attuale condizione di accelerazione. Questo ritardo può portare il turbo a funzionare bene solo a partire da un certo regime di giri. Tutte queste sono considerazioni da valutare con estrema attenzione. Ogni scelta ed operato va ad agire in maniera significativa sulle performance della propria BMW.
Sensori Associati all'Intercooler e al Sistema di Raffreddamento
Sebbene l'intercooler non abbia un "sensore intercooler" specifico nel senso di un componente dedicato unicamente alla sua funzionalità intrinseca, la sua efficacia è strettamente monitorata e gestita attraverso altri sensori vitali del motore, in particolare il sensore di temperatura dell'aria di aspirazione (che non viene esplicitamente menzionato nel testo fornito, ma è implicito nel funzionamento di un motore turbo e nel monitoraggio dell'aria che entra nel motore) e il sensore di temperatura del liquido di raffreddamento.
Sensore Temperatura Liquido di Raffreddamento (CTS - Coolant Temperature Sensor)
Il sensore temperatura liquido di raffreddamento (CTS, Coolant Temperature Sensor) ha il compito fondamentale di monitorare la temperatura del liquido refrigerante consentendo alla centralina ECU di controllare vari parametri tra cui l'iniezione del combustibile e l'attivazione della ventola di raffreddamento. Questo sensore, chiamato anche sensore temperatura motore, funge anche da "spia" per un eventuale malfunzionamento della ventola di raffreddamento, che potrebbe essersi rotta non garantendo il flusso d'aria aggiuntivo necessario a raffreddare il radiatore e - conseguentemente - il liquido che scorre al suo interno e cede il calore assorbito.
Ogni motore ha il suo specifico sensore liquido di raffreddamento, che generalmente è avvitato sul monoblocco o in certi casi anche sul gruppo termostatico o sulla flangia porta termostato. Il suo funzionamento si basa sulla variazione della resistenza elettrica in funzione della temperatura. Se il motore è freddo la resistenza del sensore è alta, e di conseguenza il segnale inviato alla centralina indica una bassa temperatura. Con l'aumentare della temperatura, la resistenza del sensore diminuisce, e la tensione inviata alla centralina si modifica di conseguenza.
Funzioni del Sensore Temperatura Liquido di Raffreddamento
Il sensore CTS fornisce dati cruciali alla centralina ECU per diverse funzioni vitali del motore:
- Regolazione del rapporto aria-carburante durante la combustione: Con il motore ancora freddo, la centralina necessita di arricchire la miscela aria-carburante per favorire un’efficiente combustione e rendere più facile la fase di avviamento. Il sensore CTS informa la centralina sullo stato termico del motore, permettendo l'adeguamento della quantità di carburante iniettato.
- Attivazione ventola di raffreddamento: La centralina ECU attiva la ventola quando riceve dal sensore del liquido di raffreddamento un valore di tensione che indica che la temperatura è troppo elevata. Si rende dunque necessaria l’avvio della ventola per raffreddare il radiatore attraverso il flusso d’aria aggiuntivo generato dalla rotazione della ventola, dal momento che l’aria esterna da sola non basta (ad esempio a basse velocità o durante le soste). Ad azionare la ventola del motore - attivandola quando necessario e regolando la velocità di rotazione - è la centralina elettronica del motore che, se la temperatura supera un certo limite, fa scattare la ventola.
- Avvio e spegnimento motore: Il sensore CTS apporta alla centralina dati fondamentali per determinare le corrette impostazioni di accensione e gestione del motore: le modalità di gestione variano infatti notevolmente in caso di motore freddo o eccessivamente caldo.
Problemi Comuni e Diagnosi del Sensore CTS
Se il sensore temperatura liquido di raffreddamento non funziona correttamente, si possono avere svariati problemi che possono portare al surriscaldamento del motore o a un’attivazione anomala della ventola di raffreddamento motore. Un problema comune è che il motore non raggiunge la temperatura minima del liquido di raffreddamento, oppure la ventola si attiva in modo errato o per nulla.
Se si accende la spia del liquido di raffreddamento, comunemente detta anche spia dell’acqua, significa che la temperatura del motore è eccessiva e si sta rischiando un surriscaldamento motore che, nel peggiore dei casi, potrebbe bruciare una guarnizione della testa. La causa va verificata, perché il problema potrebbe riguardare il sensore temperatura motore (sensore liquido di raffreddamento) ma anche il termostato o un suo componente (ad esempio la valvola termostatica bloccata).
Intercooler raffredda l'aria ma...Ti sei perso qualche video?
Il controllo del sensore temperatura liquido raffreddamento viene eseguito dal meccanico con il multimetro, rilevando per prima cosa la resistenza interna del sensore. Successivamente si va a verificare il cablaggio della centralina controllando continuità / cortocircuito verso massa di ogni singolo cavo del connettore. Infine va controllata la tensione di alimentazione del connettore del sensore scollegato con il voltmetro (con la centralina collegata e accensione inserita: il valore nominale è di circa 5 V). Se non si raggiunge tale valore di tensione, va controllata l’alimentazione di tensione della centralina e il collegamento a massa. Se questi sono regolari, il guasto potrebbe riguardare la centralina stessa.
Considerazioni sull'Intercooler e i Sensori per la BMW E46
Per quanto riguarda specificamente la BMW E46, la corretta integrazione e il funzionamento dell'intercooler e dei sensori ad esso correlati sono di vitale importanza. I proprietari di BMW E46 spesso cercano modi per ottimizzare le prestazioni, e l'intercooler è un componente chiave in questo contesto.
Come menzionato, se non adeguatamente studiato, non sempre il montaggio di un intercooler non di serie migliorerà le prestazioni dell’auto. Pertanto, se si è interessati ad un Intercooler e si abita nella Capitale, è estremamente consigliato rivolgersi ad un’officina autorizzata BMW a Roma come Eurmotor. L'esperienza e la professionalità sono fondamentali per consigliare la migliore soluzione per la propria BMW, realizzando un lavoro eccellente, in un tempo davvero ridotto. Affidarsi a competenze specifiche permette di beneficiare del miglior risultato possibile, adatto e perfetto per la propria automobile.
Problemi come una ripresa lenta o un motore che non risponde correttamente possono essere sintomi di malfunzionamenti legati all'intercooler, al turbocompressore o ai sensori di temperatura. In questi casi, una diagnosi accurata è il primo passo. Staccare i sensori per vedere se la macchina "rende sempre uguale o peggiora" può fornire indizi, ma una diagnosi elettronica professionale è sempre la via più affidabile per individuare il guasto. Anche un meccanico esperto può, "ad occhio", formulare ipotesi basate sull'esperienza, come nel caso di una "pompa anticipata", ma una verifica strumentale è sempre raccomandata per confermare il problema e procedere con la riparazione più efficace.
In conclusione, la sinergia tra un intercooler ben dimensionato e i sensori di temperatura che ne monitorano l'ambiente è fondamentale per garantire che una BMW E46, o qualsiasi veicolo turbo, operi al massimo delle sue potenzialità, con un'efficienza ottimale e una durata prolungata del motore.
