Il Mistero dello Scambiatore di Calore BMW E46: Un Approfondimento sulla Sostituzione e le Sue Implicazioni

La ricerca di una soluzione definitiva ai problemi di consumo di liquido refrigerante e alla presenza di olio nel circuito di raffreddamento su una BMW E46, in particolare sui modelli come la 320d del gennaio 1999, è un percorso che può rivelarsi complesso e pieno di insidie. Spesso, l'attenzione si focalizza su un componente specifico: lo scambiatore di calore. Tuttavia, come dimostrano le esperienze dirette, la diagnosi e la risoluzione di tali problematiche richiedono un'analisi metodica e la considerazione di molteplici fattori, andando ben oltre la semplice sostituzione di un pezzo. Questo articolo si propone di esplorare in dettaglio il ruolo dello scambiatore di calore, le ragioni del suo malfunzionamento, le procedure di sostituzione e le potenziali complicazioni che possono sorgere, offrendo una prospettiva approfondita per proprietari e appassionati.

Cos'è lo Scambiatore di Calore e Come si Inserisce nel Sistema BMW E46?

Lo scambiatore di calore, descritto come "quel cilindro di ferro lucido che si vede spuntare tra le plastiche del motore", è un componente multifunzionale integrato nel sistema di raffreddamento del motore. La sua funzione primaria è quella di trasferire calore tra due fluidi o tra un fluido e l'aria, senza che questi vengano a contatto diretto. Nel contesto di un'automobile, uno degli scambiatori di calore più comuni è quello che funge da radiatore dell'olio motore, oppure quello che raffredda l'aria compressa dei gas di scarico (EGR).

Nel caso specifico dei motori BMW, in particolare su modelli come la E46, uno scambiatore di calore è spesso collegato al circuito refrigerante e ha la funzione di raffreddare i gas di scarico ricircolati prima che vengano reimmessi nella camera di combustione (il cosiddetto raffreddamento EGR). Questo sistema mira a ridurre le temperature di combustione, diminuendo così le emissioni di ossidi di azoto (NOx). Poiché questo scambiatore è integrato nel circuito del liquido refrigerante, una sua crepa o un cedimento strutturale possono portare a una contaminazione del liquido refrigerante con olio motore, o viceversa, con conseguenze dirette sul sistema di raffreddamento. La presenza di olio nel radiatore, come segnalato in diverse esperienze, è un sintomo classico di un problema a questo componente.

La sua posizione, incastonato tra altri componenti del motore, può rendere l'accesso per la sostituzione un lavoro che richiede tempo e precisione. Il prezzo di questo pezzo, come indicato da alcuni proprietari, può variare, ma è spesso considerato un intervento di costo medio, giustificato dalla sua importanza nel mantenimento delle temperature operative ottimali del motore e nella gestione delle emissioni. Tuttavia, il motivo del consumo di liquido refrigerante non è sempre direttamente riconducibile a una perdita visibile; all'interno dello scambiatore, una micro-crepa o una saldatura indebolita possono consentire la migrazione dei fluidi sotto pressione.

Sintomatologia e Diagnosi: Quando il Consumo di Liquido Nasconde Problemi Più Profondi

Il sintomo più comune che porta a sospettare un problema allo scambiatore di calore è il consumo anomalo di liquido refrigerante. Questo non si manifesta necessariamente con perdite evidenti sotto il veicolo. Invece, il liquido può essere gradualmente "perso" all'interno del sistema, spesso migrando dallo scambiatore di calore difettoso nel circuito dell'olio, o viceversa. La presenza di olio nel radiatore, come notato da Massimo nel suo racconto, è un segnale d'allarme inequivocabile. Questo olio, inizialmente, può essere interpretato come residuo di precedenti interventi o lavaggi, ma la sua persistenza e la contemporanea diminuzione del livello dell'olio motore suggeriscono un problema più serio.

La dinamica di un motore moderno, specialmente a regimi elevati, crea differenziali di pressione significativi. Se lo scambiatore di calore è compromesso, le elevate pressioni dell'olio motore possono forzare l'olio all'interno del circuito di raffreddamento, dove la pressione è generalmente inferiore. Allo stesso modo, il liquido refrigerante sotto pressione potrebbe infiltrarsi nel circuito dell'olio. La descrizione di "soluzione" proposta dal meccanico, che BMW adotta solo in garanzia, suggerisce che BMW fosse a conoscenza di una particolare fragilità in questi scambiatori o di una procedura specifica per ovviare a difetti non sempre riparabili con una semplice sostituzione, o che la sostituzione fosse solo la prima fase di un processo più complesso.

La diagnosi errata è una delle maggiori fonti di frustrazione e spesa per i proprietari di veicoli. Un meccanico potrebbe concentrarsi esclusivamente sullo scambiatore di calore, ignorando altre possibili cause o complicazioni. Ad esempio, la semplice sostituzione dello scambiatore di calore con un pezzo nuovo, sebbene possa risolvere un problema specifico, potrebbe non essere sufficiente se il sistema non viene adeguatamente pulito da residui oleosi o se vi sono altre componenti che hanno subito danni a causa della contaminazione. L'esperienza di Massimo evidenzia come un lavaggio non accurato del circuito di raffreddamento possa portare a un accumulo di "olio coagulato" nei tubi. Questo accumulo può ostacolare il normale flusso del refrigerante e creare sovrapressioni inaspettate.

Procedure di Sostituzione e Lavaggio del Circuito: Passaggi Cruciali per il Successo

Quando si sospetta un malfunzionamento dello scambiatore di calore, la procedura di sostituzione deve essere eseguita con la massima cura. Questo non riguarda solo la rimozione del vecchio componente e l'installazione del nuovo, ma anche la preparazione e la gestione del sistema di raffreddamento nel suo complesso.

Il primo passo, dopo aver identificato lo scambiatore di calore come causa probabile, è la sua rimozione. Questo può richiedere lo smontaggio di diversi componenti circostanti per garantire un accesso agevole e prevenire danni accidentali ad altre parti del motore. Una volta rimosso, è fondamentale ispezionare sia il componente stesso (anche se la sua sostituzione è già decisa) sia i suoi alloggiamenti e le tubazioni di collegamento.

Successivamente, e questo è un punto critico sottolineato dall'esperienza riportata, il circuito di raffreddamento deve essere sottoposto a un lavaggio approfondito. La presenza di olio nel sistema non è un problema da sottovalutare. L'olio, essendo più denso e meno efficiente del liquido refrigerante nel dissipare calore, può creare "punti caldi" e ostacolare il corretto funzionamento del termostato e del radiatore principale. Inoltre, l'olio può degradare le guarnizioni e i tubi in gomma nel tempo. Pertanto, un lavaggio non è semplicemente un risciacquo; spesso richiede l'uso di specifici detergenti per circuiti di raffreddamento, seguiti da numerosi cicli di riempimento e svuotamento con acqua distillata.

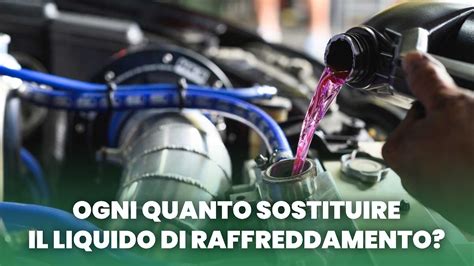

Dopo il lavaggio, il circuito deve essere ripristinato con liquido refrigerante nuovo e di alta qualità, specifico per il marchio e il modello del veicolo. È essenziale spurgare accuratamente tutto l'aria dal sistema, poiché le bolle d'aria possono creare zone di vuoto, ridurre l'efficienza del raffreddamento e persino causare surriscaldamenti localizzati. La procedura di spurgo varia a seconda del modello di auto, ma generalmente prevede l'apertura di specifici tappi di sfiato posizionati nei punti più alti del circuito.

Un aspetto da non trascurare è la qualità dei ricambi. Sebbene l'uso di componenti da autodemolizione possa sembrare una soluzione economica inizialmente, come nel caso di Massimo che ha optato per uno scambiatore usato, questo può portare a una risoluzione temporanea o addirittura a una perpetuazione del problema. Optare per uno scambiatore di calore nuovo e, possibilmente, originale (come BMW consiglia in certi casi) garantisce che il componente sia costruito secondo le specifiche del produttore e privo di difetti latenti.

Le Complicazioni Impreviste: Quando la Diagnosi Iniziale si Rivelano Incompleta

Le problematiche relative allo scambiatore di calore possono complicarsi rapidamente se la diagnosi iniziale non è completa o se la riparazione viene eseguita in modo approssimativo. La narrazione di Massimo illustra perfettamente questo scenario. Dopo la sostituzione dello scambiatore di calore (anche se usato) e un lavaggio costoso, la comparsa di nuovo olio nel radiatore ha sollevato dubbi. La proposta del meccanico di "isolare" lo scambiatore, sebbene tecnicamente valida per confermare la provenienza del problema, ha portato a una situazione critica.

Quando lo scambiatore di calore viene isolato, significa che si interrompe il suo collegamento con il circuito del refrigerante. Se, in questa condizione, si verifica comunque un aumento di pressione o una perdita di liquido, ciò indicherebbe che il problema non risiede nello scambiatore, ma potenzialmente nella testata del motore o nel blocco cilindri. Tuttavia, nell'esperienza riportata, l'isolamento dello scambiatore sembra aver esacerbato un problema preesistente, portando a un accumulo di pressione nel circuito di raffreddamento che ha fatto scoppiare un tubo. Questo evento ha causato un surriscaldamento severo, portando il primo meccanico a dichiarare la testata "bruciata o spaccata".

È qui che entra in gioco la sagacia di un secondo parere meccanico. Il secondo meccanico, valutando il comportamento del motore (che girava bene, senza i classici sintomi di una testata danneggiata come "partire a 3", fumo bianco, o acqua nei cilindri), ha indirizzato il problema verso un'altra direzione. La constatazione che, anche con lo scambiatore isolato, l'olio fuoriusciva dalle sue boccole aperte è stata una rivelazione chiave. Ciò suggerisce che, anche se lo scambiatore era stato sostituito (o forse l'intervento iniziale non era stato quello), il componente in sé o la sua integrazione nel sistema erano ancora compromessi.

Questo scenario evidenzia l'importanza di una diagnosi differenziale accurata. La presenza di olio nel sistema di raffreddamento può derivare da diverse fonti:

1. Scambiatore di calore olio-acqua/EGR-acqua difettoso: Il guasto più comune.
2. Guarnizione della testata bruciata: Permette la comunicazione tra i condotti dell'olio e quelli del refrigerante.
3. Testata del motore crepata: Simile alla guarnizione bruciata, ma più grave.
4. Radiatore dell'olio motore (se separato e difettoso): Anche se meno comune sui modelli E46 a questo scopo.
5. Problemi al sistema di raffreddamento dell'olio del cambio automatico (se presente e integrato): Meno probabile per la sintomatologia descritta.

Il fatto che l'olio fuoriuscisse dalle boccole aperte dello scambiatore di calore isolato indica che, indipendentemente da cosa avesse causato il difetto iniziale (forse lo scambiatore usato non era in buone condizioni, o il lavaggio iniziale non aveva rimosso tutto l'olio che poi ha re-contaminato il nuovo scambiatore), il problema era ancora legato a quel componente o alla sua precedente contaminazione. La spiegazione che il primo meccanico non avesse fatto un lavaggio "come si deve", portando a pressione e allo scoppio del tubo, sembra essere la chiave di volta per capire la sequenza degli eventi catastrofici.

L'Approccio Metodico: Dalla Teoria alla Pratica per una Risoluzione Duratura

Affrontare un problema complesso come il consumo di liquido refrigerante con possibile contaminazione da olio su una BMW E46 richiede un approccio metodico, che parte dalla comprensione generale del sistema e scende nei dettagli specifici.

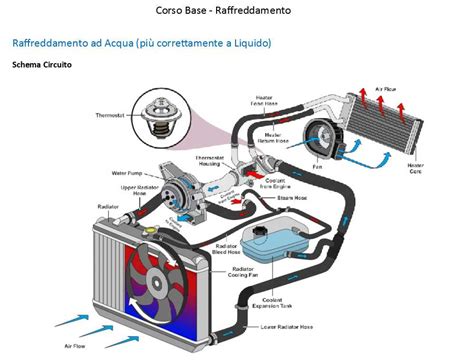

1. Comprensione Generale del Sistema di Raffreddamento:Il sistema di raffreddamento di un motore è un circuito chiuso progettato per mantenere la temperatura operativa ottimale. È composto da radiatore, pompa dell'acqua, termostato, ventola, tubazioni e sensori. La sua efficienza è cruciale per le prestazioni, l'affidabilità e la longevità del motore. Qualsiasi anomalia in questo sistema, come una perdita di pressione, un flusso ridotto o una contaminazione, può avere conseguenze dirette.

2. Identificazione dello Scambiatore di Calore (EGR):Nel contesto specifico della BMW E46, è fondamentale identificare quale scambiatore di calore sia coinvolto. Spesso si tratta del raffreddatore dei gas di scarico (EGR). Questo componente utilizza il liquido refrigerante per abbassare la temperatura dei gas di scarico prima che vengano ricircolati, riducendo le emissioni. La sua integrazione con il circuito refrigerante lo rende un potenziale punto di contaminazione se le sue pareti interne cedono.

3. Diagnosi dei Sintomi:

• Consumo di liquido refrigerante: Verificare se il consumo è costante o legato a specifici regimi del motore. Controllare la presenza di perdite esterne visibili.
• Presenza di olio nel radiatore/vaso d'espansione: Un chiaro segnale di comunicazione tra circuito olio e circuito refrigerante.
• Presenza di acqua/liquido refrigerante nell'olio motore: Indica una comunicazione inversa, solitamente più grave e sintomo di problemi alla testata o guarnizione.
• Surriscaldamento: Può essere una conseguenza diretta di perdite di liquido o di un'inefficiente dissipazione del calore dovuta alla contaminazione.
• Comportamento del motore: Perdite di potenza, "partire a 3", fumosità bianca allo scarico sono sintomi tipici di problemi alla testata.

4. Procedure di Diagnosi Avanzata:

• Test di pressione del circuito di raffreddamento: Per identificare perdite esterne.
• Test di compressione dei cilindri: Per valutare l'integrità della testata e delle guarnizioni.
• Test di tenuta della testata (es. con kit reagente chimico): Per rilevare la presenza di gas di scarico nel liquido refrigerante.
• Isolamento dello scambiatore di calore EGR: Come descritto nell'esperienza, questo passaggio può aiutare a isolare la fonte del problema. Se dopo l'isolamento la contaminazione cessa, lo scambiatore è colpevole. Se persiste, il problema è altrove.

5. La Sostituzione dello Scambiatore di Calore:

• Utilizzo di ricambi di qualità: Preferire componenti originali o di marche rinomate.
• Smontaggio e rimontaggio accurato: Rispettare le coppie di serraggio e le procedure specifiche del costruttore.

6. Il Lavaggio del Circuito: Una Fase Non Negoziabile:

• Detergenti specifici: Utilizzare prodotti formulati per rimuovere olio e residui dal sistema di raffreddamento.
• Cicli multipli: Potrebbero essere necessari più cicli di lavaggio con acqua distillata per assicurarsi che ogni traccia di contaminante venga rimossa.
• Controllo visivo: Ispezionare attentamente il liquido di scarico durante i lavaggi per valutare l'efficacia della pulizia.

7. Riempimento e Spurgo:

• Liquido refrigerante corretto: Utilizzare il tipo e la concentrazione raccomandati da BMW.
• Spurgo completo: Assicurarsi che tutto l'aria sia stata rimossa dal sistema per garantire un raffreddamento uniforme ed efficiente. La presenza di aria può portare a malfunzionamenti e surriscaldamenti.

8. Monitoraggio Post-Riparazione:Dopo la sostituzione e il lavaggio, è fondamentale monitorare attentamente il sistema per diversi giorni o chilometri. Controllare regolarmente i livelli del liquido refrigerante e dell'olio motore, e ispezionare visivamente il liquido refrigerante per eventuali tracce di olio. Ascoltare eventuali rumori anomali del motore e prestare attenzione all'accensione di spie del cruscotto.

L'esperienza di Massimo, pur essendo travagliata, offre una lezione preziosa: non dare per scontato il parere di un singolo tecnico. Consultare più professionisti, confrontare le diagnosi e comprendere appieno ogni passaggio della riparazione sono strategie fondamentali per evitare costosi errori e garantire che il veicolo torni a funzionare correttamente. La risoluzione di problemi meccanici, specialmente su auto con una certa età e complessità tecnologica come la BMW E46, è spesso un processo iterativo che richiede pazienza, conoscenza e un approccio sistematico.
