Sostituzione Alternatore Fiat Panda 169: Una Guida Approfondita

La sostituzione dell'alternatore su un veicolo come la Fiat Panda, in particolare il modello 169, è un'operazione che, sebbene descritta come "semplice" da alcuni appassionati, richiede una comprensione chiara dei passaggi e una certa manualità. L'alternatore è un componente cruciale del sistema di ricarica di un'automobile, responsabile di convertire l'energia meccanica prodotta dal motore in energia elettrica, necessaria per alimentare tutti i sistemi elettronici del veicolo e, soprattutto, per ricaricare la batteria. Quando questo componente inizia a mostrare segni di malfunzionamento, è fondamentale intervenire tempestivamente per evitare disagi maggiori e potenziali danni ad altri componenti elettrici.

Comprendere il Ruolo dell'Alternatore

L'alternatore è il cuore del sistema di ricarica. A differenza della dinamo, che produce corrente continua, l'alternatore genera corrente alternata, che viene poi raddrizzata in corrente continua da un ponte di diodi incorporato e regolata a un livello di tensione sicuro (tipicamente tra 13.5 e 14.5 volt) da un regolatore di tensione. Questa tensione è essenziale per mantenere la batteria carica e alimentare tutti i dispositivi elettrici dell'auto mentre il motore è in funzione: luci, radio, sistema di iniezione elettronica, servosterzo elettrico (se presente), ventole di raffreddamento e molti altri sensori e attuatori.

La spia della batteria sul cruscotto non è un semplice indicatore di carica, ma è strettamente legata al funzionamento dell'alternatore. La sua accensione, anche debole o intermittente, è un segnale d'allarme che non va sottovalutato. Come riportato dalle esperienze degli utenti, "la spia della batteria non mi si è mai accesa, o meglio, si è accesa qualche settimana prima ma solo debolmente (quasi non si vedeva di giorno) e per pochissimo tempo, poi più nulla. Tant’è che ho pensato a qualche falso contatto e ho dimenticato il tutto. Poi dopo qualche tempo ho trovato la batteria a terra." Questo scenario evidenzia come un segnale inizialmente lieve possa preludere a un guasto più serio, portando alla completa esaurimento della batteria.

Sintomi di un Alternatore Difettoso

I segnali che indicano un possibile malfunzionamento dell'alternatore sono vari e possono presentarsi in combinazione:

• Spia della Batteria Accesa: È il sintomo più comune. Se la spia a forma di batteria rimane accesa dopo l'avviamento del motore, o si accende in marcia, significa che il sistema non sta caricando correttamente.
• Batteria Scarica: Se la batteria si scarica regolarmente senza motivo apparente (ad esempio, se non si lasciano luci accese o dispositivi in stand-by che potrebbero consumare energia), è probabile che l'alternatore non la stia ricaricando a sufficienza.
• Luci Deboli o Sfarfallanti: Le luci dei fari, dell'abitacolo o del cruscotto potrebbero apparire più fioche del normale, oppure tremolare, specialmente quando si azionano altri componenti elettrici come il finestrino elettrico o il sistema audio.
• Rumori Insoliti: Un alternatore che inizia a cedere potrebbe produrre cigolii, sibili o rumori metallici provenienti dalla zona della cinghia dei servizi. Un utente ha descritto una situazione drammatica: "Due giorni fa stavo camminando tranquillamente. Mi fermo subito e a motore acceso alzo il cofano e controllo. L'alternatore era fermo, bloccato. La cinghia 'strisciando' sulla sua puleggia fumava e fischiava. Sicuramente sono finite le spazzole…" Questo indica un blocco meccanico, spesso causato dall'usura dei cuscinetti o dal grippaggio interno.
• Odore di Bruciato: In casi estremi, il surriscaldamento dei componenti interni dell'alternatore, come gli avvolgimenti o il regolatore di tensione, può generare un odore acre di bruciato.
• Strumentazione Impazzita: A volte, un alternatore che non eroga una tensione stabile può causare funzionamenti anomali degli indicatori sul cruscotto, inclusi contagiri o tachimetro.

Diagnosi e Cause del Malfunzionamento

Prima di procedere alla sostituzione, è utile tentare una diagnosi preliminare. La prima cosa da controllare è lo stato della cinghia dei servizi. Una cinghia allentata, usurata o danneggiata non trasmette correttamente il moto alla puleggia dell'alternatore, compromettendone la rotazione e quindi la produzione di energia. Come suggerito da un utente esperto, "quando vi fischia e dovete tirare la cinghia servizi", questo è un chiaro segnale che la tensione della cinghia è insufficiente. È importante controllare anche il tendicinghia, assicurandosi che sia in buone condizioni e che svolga la sua funzione di mantenimento della tensione corretta. "Controllerò prima di montare le condizioni del tendicinghia. quando monto le condizioni del tenditore, comunque al masimo ha 10 mesi, mi ricordo che me l'aveva cambuiato il meccanico 10 mesi fa… però sono sicuro che la volpe poi ha rimessom su quella cinghia per 'se me lo fai fare ti facio uun prezzaccio della madonna, tanto già il tagliando pè quasi regalato' ha cambiato il tendi e poi ha rimeso su la cinghia senza manco dargli un occhio: l'ho slilata io perché per fortuna ho visto che penzolava sotto il cofano…". Questo aneddoto sottolinea l'importanza di verificare non solo la cinghia stessa, ma anche la qualità del lavoro di chi l'ha montata in precedenza. Una cinghia in condizioni critiche, "color ceramica brustolita", è un pericolo imminente.

Le cause più comuni di guasto dell'alternatore includono:

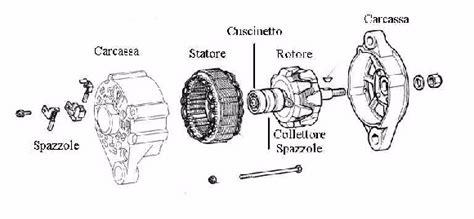

1. Usura delle Spazzole: Le spazzole sono contatti striscianti che trasferiscono corrente agli anelli collettori sull'albero rotore dell'alternatore. Con il tempo, si consumano e perdono la capacità di fare un buon contatto. "Ho avuto un problema con l’alternatore e fortunatamente era dovuto solo alle spazzole consumate. Cambiare le spazzole (nel mio caso tutto il regolatore di tensione con spazzole) è veramente semplice e costa poco (mi pare di aver speso 15 euro)." Questa è spesso la riparazione più economica e fattibile.
2. Guasto del Regolatore di Tensione: Il regolatore di tensione assicura che la tensione prodotta dall'alternatore rimanga entro limiti sicuri. Se si guasta, può causare un sovraccarico (tensione troppo alta) o un sottocarico (tensione troppo bassa) della batteria.
3. Usura dei Cuscinetti: L'albero rotore dell'alternatore gira ad altissime velocità, supportato da cuscinetti. Quando questi cuscinetti si usurano, possono causare rumori stridenti o, nei casi peggiori, il blocco completo dell'alternatore, come descritto dall'utente la cui cinghia fumava.
4. Danni agli Avvolgimenti: Gli avvolgimenti dello statore o del rotore possono danneggiarsi a causa di surriscaldamento, vibrazioni eccessive o infiltrazioni di liquidi (acqua, olio).
5. Problemi Elettrici: Cortocircuiti interni o esterni, o connessioni difettose, possono portare al guasto dell'alternatore.

L'Alternatore "Non Nuovo di Zecca"

Un aspetto interessante, discusso in vecchi thread, riguarda il comportamento degli alternatori usati. "Non e' esattamente cosi' e se ne e' discusso in un vecchio thread, gli alternatori che hanno gia' lavorato mantengono un minimo di magnetizzazione che permette di attivarli anche in assenza di eccitazione con la differenza che si attivano ad un piu' alto numero di giri, una volta attivati si comportano esattamente come gli altri, in pratica e' solo la prima attivazione dopo la messa in moto che richiede piu' giri e dopo diventa tutto normale. Sottolineo che questo vale solo per alternatori non nuovi di zecca…." Questo fenomeno, noto come magnetizzazione residua, spiega perché a volte un alternatore usato possa sembrare "lento" ad iniziare la carica dopo l'avviamento, ma poi funzioni correttamente.

Procedura di Sostituzione dell'Alternatore sulla Panda 169

La Fiat Panda 169 (generalmente modelli dal 2003 in poi) offre un accesso relativamente agevole all'alternatore, il che rende la sostituzione un'operazione fattibile anche per chi ha una conoscenza meccanica di base. L'accesso dall'alto è spesso la via preferenziale.

Preparazione e Strumenti Necessari

Prima di iniziare, è consigliabile procurarsi gli strumenti adeguati:

• Chiavi a bussola e cricchetto (misure comuni come 10, 13, 17 mm).
• Chiavi fisse.
• Cacciavite.
• Pinze.
• Un nuovo alternatore compatibile con il modello specifico della Panda (verificare codice ricambio o specifiche tecniche).
• Nuova cinghia dei servizi (altamente raccomandato sostituirla contestualmente).
• Eventualmente, un nuovo tendicinghia se quello attuale è usurato.
• Un martinetto o cavalletti di sicurezza se si necessita di sollevare il veicolo.
• Guanti da lavoro e occhiali protettivi.
• Un recipiente per raccogliere eventuali fluidi.

Passaggi Operativi

La descrizione fornita da un utente esperto è molto chiara: "Nella foto si vede l'alternatore è tenuto attaccato al motore con due grossi dadi da 17. Quello in alto lo tiene fermo, quello in basso bascula e serve per registrare la tensione della cinghia (è qui che dovete agire quando vi fischia e dovete tirare la cinghia servizi). All'alternatore sono attaccati due fili. Uno molto grosso che è tenuto da un dado 10 e uno sottile tenuto da un semplice faston. Svitate i due dadi 17, togliete il filo rosso grosso con la 10, togliete il faston, svincolate la cinghia servizi e lo sostituirete con facilità."

Seguiamo questi passaggi in modo più dettagliato:

1. Sicurezza Prima di Tutto: Scollegare il polo negativo (-) della batteria è un passaggio fondamentale per evitare cortocircuiti accidentali. Se è necessario sollevare l'auto, utilizzare un martinetto e posizionare dei cavalletti di sicurezza sotto il telaio.
2. Accesso all'Alternatore: Sulla Panda 169, l'alternatore è solitamente posizionato nella parte anteriore del vano motore, accessibile dall'alto. Potrebbe essere necessario rimuovere qualche componente che ostacola l'accesso, come il coperchio del filtro dell'aria o alcuni tubi.
3. Rimuovere la Cinghia dei Servizi: Individuare il perno di registro dell'alternatore (il dado da 17 mm che permette di farlo basculare). Allentare questo dado e il dado di bloccaggio in alto (l'altro da 17 mm). Utilizzare il perno di registro per far allentare la cinghia. Una volta raggiunta una tensione sufficiente, rimuovere la cinghia dalla puleggia dell'alternatore e dalle altre pulegge del motore.
   • Un consiglio pratico per facilitare questa operazione, specialmente se si lavora da soli, è quello di "avere già in mente una 'Mac Gyverata della mutua' che se funziona dovrebbe agevolarmi nell'assicurare la cinghia mentre mollo il tenditore". Questo suggerisce l'uso di attrezzi improvvisati o l'aiuto di una seconda persona per mantenere la cinghia in posizione.
4. Scollegare i Collegamenti Elettrici:
   • Individuare il cavo di alimentazione principale, solitamente un cavo spesso collegato tramite un dado da 10 mm. Svitare il dado e rimuovere il cavo.
   • Individuare il connettore del sensore o del regolatore di tensione, solitamente un connettore a innesto rapido (faston). Sganciare questo connettore.
5. Smontare l'Alternatore: Ora che la cinghia è rimossa e i collegamenti elettrici sono scollegati, l'alternatore dovrebbe essere libero. Svitare i bulloni o i dadi che fissano l'alternatore al blocco motore. Solitamente sono due punti di attacco. Uno è il perno di registro (quello inferiore da 17 mm), l'altro è un supporto fisso (spesso fissato con bulloni o dadi). Una volta svitati tutti i fissaggi, estrarre l'alternatore dal suo alloggiamento. Potrebbe essere necessario un leggero gioco di manovra per liberarlo completamente.

Installazione del Nuovo Alternatore

L'installazione avviene in ordine inverso rispetto allo smontaggio:

1. Posizionare il Nuovo Alternatore: Inserire il nuovo alternatore nel suo alloggiamento e fissarlo provvisoriamente con i bulloni o dadi di supporto.
2. Collegare i Fili: Ricollegare il cavo di alimentazione principale (dado da 10 mm) e il connettore elettrico (faston). Assicurarsi che i collegamenti siano saldi.
3. Montare la Cinghia dei Servizi: Posizionare la nuova cinghia sulle pulegge. Utilizzare il perno di registro per tendere la cinghia. La tensione corretta è fondamentale: troppo allentata causerà slittamenti e cigolii, troppo tesa potrebbe danneggiare i cuscinetti dell'alternatore e delle altre pulegge. Una volta raggiunta la tensione desiderata, stringere saldamente il perno di registro e il dado di bloccaggio.
   • "Il mio pandozzo qui!! -'11-'12-'13-'14-'15-'16-'17-'18-'19 Raduno R.F.I." questo commento, sebbene apparentemente fuori contesto, può suggerire l'importanza di un gruppo di appassionati come il "Raduno R.F.I." per scambiarsi consigli pratici e supporto tecnico, rendendo operazioni come questa più accessibili.
4. Verifica Finale: Ricontrollare tutti i serraggi dei bulloni e dei dadi. Assicurarsi che la cinghia sia correttamente posizionata su tutte le pulegge e che abbia la giusta tensione.
5. Ricollegare la Batteria: Ricollegare il polo negativo (-) della batteria.
6. Avviamento e Test: Avviare il motore. Verificare che la spia della batteria si spenga entro pochi secondi. Ascoltare eventuali rumori insoliti. Se disponibile, utilizzare un multimetro per verificare la tensione di carica ai capi della batteria (dovrebbe essere tra 13.5 e 14.5 volt a motore acceso).

Considerazioni aggiuntive e Modifiche di Sicurezza

L'operazione di sostituzione dell'alternatore può essere complicata dalla necessità di accedere a viti difficili da raggiungere. Ad esempio, un utente menziona: "l'unica rogna è avvitare la vite più bassa". La pazienza è una virtù fondamentale in queste situazioni.

Inoltre, per chi desidera aumentare la sicurezza del sistema di ricarica, esistono modifiche interessanti. Un utente suggerisce: "A scopo di modifica di sicurezza, io ho inserito una resistenza in parallelo alla spia in modo da avere sempre una corrente di eccitazione anche in caso di spia guasta, modifica ancora piu' consigliabile quando si montano tutte le spie a led nel quadro come ho fatto io, sia nella Panda che nella X1/9." Questa modifica garantisce che l'alternatore riceva sempre un minimo di corrente di eccitazione, anche se la lampadina della spia si brucia, prevenendo così il rischio che l'alternatore smetta di caricare senza che il guidatore se ne accorga.

Un altro aspetto da considerare, soprattutto per chi affronta questa riparazione per la prima volta, è la possibilità di riparare l'alternatore guastato invece di sostituirlo completamente. Come ammette un utente: "Voglio fare l'autopsia all'alternatore grippato, smontandolo pezzo per pezzo. Farò una serie di foto così ci sarà la possibilità di vederlo in tutte le sue componenti… e poi magari lo riparo anche così ne ho uno in più." Questo approccio, sebbene più laborioso, può portare a un risparmio significativo e a una maggiore comprensione del componente.

Implicazioni di un Guasto Improvviso

Un guasto improvviso dell'alternatore, specialmente in marcia, può avere conseguenze serie. "Se intendi il voltmetro si, si accende con il contatto a chiave esattamente come tutte le altre funzioni…." Questo chiarisce che il voltmetro, se presente, non è un indicatore di carica, ma solo di presenza di tensione da batteria a quadro acceso. Se l'alternatore smette di funzionare, la batteria inizierà a scaricarsi rapidamente, specialmente se i fari o altri servizi elettrici sono accesi. "Se l'accensione della spia avviene quando si è in viaggio, si può continuare la marcia, con molta attenzione, utilizzando solo la corrente della batteria, ma questa si esaurisce rapidamente si hanno i fari accesi, o se si utilizzano altri servizi elettrici. Quindi è bene ridurre al massimo la velocità e il tempo di marcia." È fondamentale spegnere tutti i dispositivi elettrici non essenziali (radio, climatizzatore, tergicristalli non necessari) per preservare la carica residua della batteria e raggiungere il più vicino luogo sicuro o officina.

Inoltre, il malfunzionamento dell'alternatore può influire su altri sistemi. "Inoltre se l’accensione della spia deriva da un danno alla cinghia di trasmissione, potrebbe essere che questa non azioni più neanche la pompa dell’acqua e allora anche la temperatura di questa va tenuta sotto controllo, effettuando frequenti fermate. Anche il servofreno potrebbe non funzionare." Questo scenario è particolarmente critico, poiché un surriscaldamento del motore o la perdita del servofreno possono rappresentare un pericolo immediato.

La sostituzione dell'alternatore, pur presentando alcune sfide, è un intervento manutentivo fondamentale per garantire l'affidabilità e la sicurezza del veicolo. Con la giusta preparazione e attenzione ai dettagli, è un'operazione che può essere affrontata con successo, permettendo di mantenere in perfetta efficienza la propria Fiat Panda.
