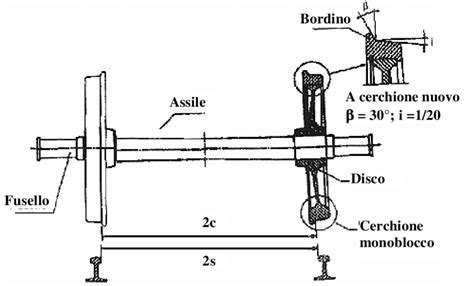

Nell'ingegneria ferroviaria, la sala montata rappresenta un componente fondamentale di ogni veicolo su rotaia. Essa è definita come l'insieme strutturale costituito da due ruote solidamente connesse al loro asse, noto anche come assile o sala. La funzione di una sala montata varia significativamente a seconda del tipo di rotabile. Nei veicoli automotori e nelle locomotive, una sala montata è classificata come sala motrice quando è direttamente collegata a un motore e riceve una coppia motrice, il cui scopo primario è quello di generare il movimento del veicolo. Al contrario, una sala portante ha un ruolo puramente di supporto, sostenendo il carico per asse applicato al veicolo.
Storicamente, la costruzione delle sale montate prevedeva il calettamento a caldo del cerchione sul centro della ruota. Questo metodo, sebbene efficace per garantire una connessione robusta, presentava delle problematiche intrinseche, specialmente in presenza di sistemi di frenatura che generavano elevate quantità di calore. Un esempio di tale pratica è documentato nel contesto delle Ferrovie dello Stato italiane, con il calettamento a caldo del cerchione sul centro della ruota di una sala montata di una locomotiva del gruppo 688, eseguito nell'Officina Grandi Riparazioni di Torino. La forma particolare dell'assile, con una conformazione a gomito, era studiata per consentire il montaggio del cuscinetto di collegamento con la biella motrice, un elemento chiave nei sistemi di trazione di locomotive più datate.
Le Sfide delle Ruote Cerchiate e l'Avvento delle Ruote Monoblocco
Le ruote cerchiate, caratterizzate dalla separazione tra cerchione e centro ruota, sono state gradualmente abbandonate per una serie di ragioni tecniche cruciali. Uno dei principali svantaggi risiedeva nell'interazione con i sistemi di frenatura a ceppi. Le elevate quantità di calore liberate dall'attrito tra il ceppo del freno e il cerchione potevano raggiungere livelli tali da compromettere l'integrità strutturale del cerchione stesso. Questo calore poteva causare il rilassamento delle tensioni residue precedentemente indotte nel cerchione durante il processo di calettamento a caldo. Tale rilassamento poteva portare a fenomeni di scorrimento tra il cerchione e il centro ruota, con conseguenze dirette sulla superficie di rotolamento. Tra le problematiche più comuni si annoveravano la formazione di sfaccettature sulla superficie di rotolamento, che alteravano il contatto con il binario e potevano causare vibrazioni e usura irregolare, e la corrosione da sfregamento sulla superficie di accoppiamento tra cerchione e centro ruota, indebolendo ulteriormente la connessione.

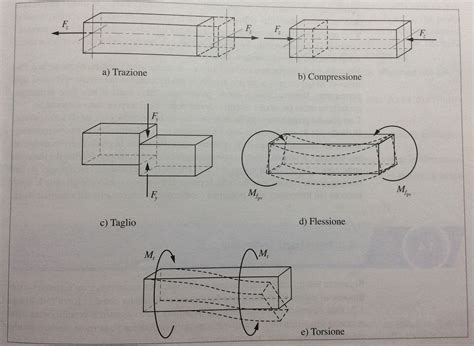

Un altro aspetto critico legato al calettamento a caldo era l'induzione di uno stato di trazione all'interno del cerchione. Sebbene questo fosse necessario per garantire la tenuta durante il montaggio, esso poteva favorire l'avanzamento di cricche che, per varie ragioni, potevano formarsi sulla superficie di rotolamento. Le sollecitazioni cicliche dovute al rotolamento e alla frenatura potevano amplificare queste micro-fratture, potenzialmente portando a cedimenti strutturali.
La normativa europea ha giocato un ruolo fondamentale nell'orientare l'industria ferroviaria verso soluzioni più sicure ed efficienti. A partire dall'approvazione della TSI HS (Technical Specification for Interoperability - High Speed) nel 2002, le ruote monoblocco sono diventate l'unica tipologia di ruota ammessa per poter beneficiare della conformità con la normazione europea. Questa direttiva ha segnato un punto di svolta nell'evoluzione dei componenti delle sale montate.
I Vantaggi Strutturali delle Ruote Monoblocco
La ruota monoblocco si distingue per la sua composizione da un solo elemento strutturale. Questa integrità costruttiva elimina alla radice le problematiche associate alle interfacce tra cerchione e centro ruota, tipiche delle ruote cerchiate. Di conseguenza, le ruote monoblocco sono intrinsecamente immuni da problemi derivanti dalla forza centrifuga, una preoccupazione primaria ad alte velocità, e da sollecitazioni termomeccaniche complesse che potevano affliggere i sistemi a due pezzi.
Dal punto di vista produttivo, la ruota monoblocco viene fornita già completa da parte del costruttore. L'unica operazione che solitamente viene eseguita in fase di installazione o manutenzione è la finitura del foro del mozzo. Questo foro viene rifinito in funzione del calettamento sull’assile, garantendo un accoppiamento preciso e sicuro. La semplicità costruttiva non si traduce in una minore robustezza; al contrario, l'assenza di giunzioni e la monoliticità conferiscono alla ruota monoblocco una resistenza superiore e una maggiore affidabilità nel tempo, specialmente in condizioni operative gravose.
Come viene realizzata una ruota del treno - Sandvik Coromant
L'adozione delle ruote monoblocco ha quindi rappresentato un passo avanti significativo in termini di sicurezza, affidabilità e prestazioni per l'intera infrastruttura ferroviaria europea, allineandosi agli standard internazionali più elevati. Questo cambiamento normativo, introdotto nel 2002, ha guidato l'innovazione tecnologica verso soluzioni più integrate e resilienti, capaci di supportare le crescenti esigenze di velocità e sicurezza del trasporto ferroviario moderno.
Un esempio storico che, pur appartenendo a un'epoca precedente, richiama l'importanza dei componenti delle sale montate, è la linea ferroviaria tedesca di 60 km. Sebbene le specifiche tecniche delle ruote utilizzate in quel contesto fossero differenti, la menzione di questa linea serve a ricordare l'evoluzione storica delle infrastrutture ferroviarie e l'importanza dei loro elementi costitutivi. La "Ferrovia della valle dell'Alme" (Sauerland), il cui primo tratto da Paderborn a Büren fu inaugurato il 20 ottobre 1898 e il secondo tratto verso Brilon Wald aperto il 1° aprile 1901, rappresenta un tassello nella lunga storia dello sviluppo ferroviario, un percorso che ha portato, attraverso innovazioni continue, agli attuali standard tecnologici come quelli imposti dalla TSI HS del 2002.
Le ruote monoblocco, essendo un pezzo unico, beneficiano di una distribuzione uniforme delle tensioni su tutta la loro struttura. Questo è particolarmente vantaggioso in condizioni di esercizio ad alta velocità, dove le forze centrifughe tendono ad allargare i componenti delle ruote. In una ruota cerchiata, queste forze agiscono sulle interfacce tra cerchione e centro ruota, aumentando il rischio di cedimenti. La ruota monoblocco, invece, distribuisce queste sollecitazioni in modo omogeneo, garantendo una maggiore stabilità e sicurezza.
Inoltre, la gestione termica è un altro aspetto in cui le ruote monoblocco eccellono. I sistemi frenanti moderni, anche se non più basati sui ceppi che agiscono direttamente sul cerchione, generano comunque calore. In una ruota monoblocco, questo calore viene dissipato in modo più efficiente attraverso l'intera massa metallica, riducendo i picchi di temperatura localizzati che potevano causare problemi strutturali nelle ruote cerchiate. Le sollecitazioni termomeccaniche, ovvero le tensioni generate dalle variazioni di temperatura, sono quindi gestite meglio da una struttura omogenea.
La normativa TSI HS, approvata nel 2002, non è stata un punto di arrivo, ma una pietra miliare che ha guidato l'evoluzione tecnologica. Le specifiche tecniche per l'interoperabilità nel settore ferroviario sono in continua evoluzione per rispondere alle sfide poste da nuove tecnologie, materiali e requisiti operativi. L'enfasi posta sulle ruote monoblocco riflette un impegno generale verso la standardizzazione e l'innalzamento dei livelli di sicurezza e affidabilità nell'intero sistema ferroviario europeo. La conformità a queste specifiche è essenziale per la circolazione dei treni attraverso i confini nazionali, garantendo che tutti i componenti critici soddisfino gli stessi rigorosi standard di prestazione e sicurezza.
La produzione di ruote monoblocco richiede processi metallurgici avanzati e controlli di qualità estremamente rigorosi. La scelta dei materiali, i trattamenti termici e le lavorazioni meccaniche sono tutti fattori critici che contribuiscono all'integrità e alla longevità del componente. I produttori devono aderire a specifiche tecniche precise per garantire che le ruote soddisfino i requisiti di resistenza all'usura, alla fatica, all'impatto e alle sollecitazioni termiche.
L'impatto della TSI HS del 2002 va oltre la semplice specifica tecnica di un componente. Essa fa parte di un quadro normativo più ampio volto a promuovere l'interoperabilità dei sistemi ferroviari in Europa, facilitando il traffico transfrontaliero e migliorando l'efficienza complessiva del trasporto ferroviario. L'armonizzazione delle norme tecniche riduce la complessità e i costi associati alla progettazione, alla produzione e alla manutenzione dei veicoli ferroviari, favorendo al contempo un elevato livello di sicurezza per passeggeri e merci.
In conclusione, il passaggio alle ruote monoblocco, sancito dalla normativa europea a partire dal 2002, rappresenta una pietra miliare nell'ingegneria ferroviaria. Questa evoluzione è stata guidata dalla necessità di superare i limiti intrinseci delle ruote cerchiate, in particolare per quanto riguarda la resistenza alle sollecitazioni termiche e centrifughe, e di garantire un livello di sicurezza e affidabilità conforme agli standard moderni. La struttura monolitica delle ruote monoblocco offre vantaggi sostanziali in termini di durabilità, prestazioni e sicurezza, consolidando il loro ruolo come componente essenziale nei veicoli ferroviari contemporanei.
