La BMW 320d E46, un'icona delle berline diesel, è conosciuta per le sue prestazioni e la sua affidabilità. Tuttavia, come ogni veicolo, può presentare problematiche specifiche, tra cui quelle legate al sistema di alimentazione del gasolio. Un sintomo ricorrente che può manifestarsi è la perdita di gasolio, spesso accompagnata da una marcata puzza e una riduzione delle prestazioni del motore. Questo articolo si propone di analizzare in dettaglio il funzionamento del sistema di alimentazione del gasolio sulla 320d E46, identificare le cause più comuni di questi problemi e suggerire le relative soluzioni, attingendo anche alle esperienze dirette di proprietari.
Comprendere il Sistema di Alimentazione del Gasolio

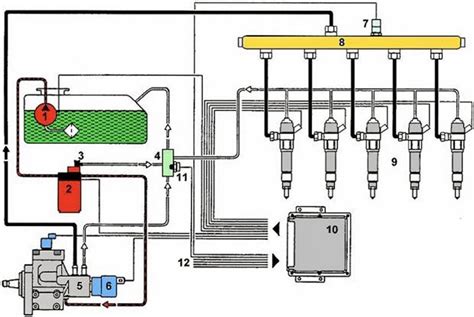

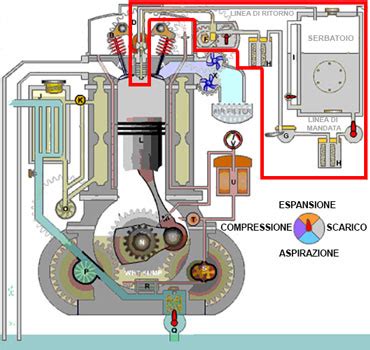

Il sistema di alimentazione del gasolio su un veicolo come la BMW 320d E46 è un circuito complesso, progettato per garantire che il combustibile raggiunga gli iniettori nella giusta quantità e pressione. Il percorso tipico del gasolio inizia nel serbatoio, da cui viene aspirato da una pompa di bassa pressione (spesso situata nel serbatoio stesso o nelle sue vicinanze). Successivamente, il gasolio passa attraverso un filtro per rimuovere impurità e sedimenti. Da qui, viene inviato alla pompa di alta pressione (nel caso dei sistemi common rail, questa è la pompa principale che crea la pressione nel rail) che lo inietta negli iniettori, i quali lo spruzzano finemente nella camera di combustione.
Un elemento cruciale di questo sistema è il tubo di recupero del gasolio, spesso chiamato anche "tubo di ritorno" o "tubo di ricircolo". Questo tubo ha il compito di reindirizzare una piccola quantità di gasolio in eccesso che non viene iniettato, oppure che viene spurgato dalla pompa di alta pressione o dagli iniettori, verso il serbatoio. È importante notare che questo circuito opera generalmente in depressione o con una pressione molto bassa, poiché il suo scopo non è quello di spingere il carburante, ma di permettere il suo ritorno al serbatoio.
Il Problema del Tubicino di Recupero Gasolio Staccato
Uno dei problemi più frequentemente segnalati dai possessori di BMW 320d E46 riguarda il distacco del tubicino di recupero del gasolio. Questo fenomeno può manifestarsi improvvisamente, spesso durante una forte accelerazione o a velocità elevate. I sintomi tipici includono:
- Perdita di potenza del motore: La centralina può intervenire, limitando l'erogazione per proteggere il motore.
- Forte odore di gasolio: La fuoriuscita del combustibile genera un odore acre e penetrante.
- Fumo dal vano motore: In alcuni casi, il gasolio che fuoriesce può entrare in contatto con parti calde del motore, generando fumo.
- Vano motore bagnato di gasolio: All'apertura del cofano, è visibile una diffusa presenza di gasolio.
La causa principale del distacco del tubicino di recupero è spesso legata ai gancetti di fissaggio. Questi piccoli elementi, solitamente in plastica nera, sono progettati per bloccare il tubo nei suoi alloggiamenti. Con il tempo e l'esposizione a calore e vibrazioni, questi gancetti possono diventare fragili e rompersi. Quando un gancetto si rompe, il tubo perde la sua tenuta e può staccarsi facilmente, specialmente sotto stress meccanico o variazioni di pressione.
Perché si stacca se lavora in depressione? Sebbene il tubo di recupero lavori principalmente in depressione, durante le fasi di pompaggio o quando la pompa di alta pressione spinge il gasolio in eccesso, si possono verificare leggere fluttuazioni di pressione. Inoltre, vibrazioni del motore e il movimento dei componenti possono contribuire allo spostamento del tubo se il fissaggio non è più ottimale. La rottura del gancetto è quindi il fattore scatenante.
La soluzione immediata, come sperimentato da alcuni proprietari, consiste nel riattaccare semplicemente il tubicino. Tuttavia, se il gancetto è rotto, il problema si ripresenterà. È quindi fondamentale verificare l'integrità di tutti i gancetti di fissaggio del tubo di recupero. Se uno o più sono danneggiati, è necessario sostituirli o trovare una soluzione alternativa per garantire un fissaggio sicuro. Alcuni utilizzano fascette stringitubo in nylon o metallo, prestando attenzione a non danneggiare il tubo stesso.
Altri Problemi del Sistema di Alimentazione Diesel
Oltre al distacco del tubicino di recupero, altri problemi possono affliggere il sistema di alimentazione del gasolio sulla BMW 320d E46, compromettendo l'avviamento e il funzionamento del motore.
Ostruzione del Tubo di Ritorno dal Common Rail al Serbatoio
Un caso più insidioso è l'ostruzione del tubo di ritorno che collega il common rail al serbatoio. Questo può portare a un accumulo eccessivo di pressione all'interno del sistema. I sintomi possono includere sussulti del motore, perdita di potenza e l'accensione della spia degli iniettori, fino allo spegnimento del motore.
In questi casi, la rimozione del tubo di ritorno e la sua pulizia, magari con aria compressa, possono risolvere temporaneamente il problema. Tuttavia, la presenza di scorie metalliche all'interno del tubo, come riportato da alcuni utenti, suggerisce un problema più profondo, potenzialmente legato all'usura della pompa di alta pressione o ad altri componenti interni del sistema. La sostituzione del filtro gasolio, anche se non direttamente collegata all'ostruzione del tubo di ritorno, è sempre una buona pratica in questi scenari.
Problemi di Avviamento e Aspirazione d'Aria
Un altro set di problematiche riguarda la difficoltà di avviamento del motore, specialmente dopo un periodo di inattività. I sintomi possono essere riconducibili a:
- Impianto che si svuota: Se l'impianto di alimentazione si svuota durante la sosta, il motore farà fatica a partire poiché la pompa deve ricomprimere il gasolio. Questo può essere causato da perdite nel circuito, anche interne al serbatoio.
- Aspirazione d'aria: L'ingresso di aria nel circuito di alimentazione è un nemico del motore diesel. Può avvenire attraverso guarnizioni danneggiate, tubi fessurati o connessioni non ermetiche.
- Pompa AC (pompa di bassa pressione) danneggiata o inefficiente: Se la pompa di bassa pressione non riesce a fornire la quantità di gasolio necessaria, il motore può avere problemi di avviamento o cali di potenza.
- Filtro gasolio sporco: Un filtro intasato limita il flusso di gasolio, causando i sintomi sopra descritti.
In questi scenari, è fondamentale verificare l'integrità di tutte le connessioni e tubazioni, nonché la corretta funzionalità della pompa di bassa pressione. La prova di far scorrere il gasolio per gravità dall'alto può aiutare a escludere problemi a monte della pompa di iniezione.
Tutorial pulizia sostituzione valvola egr motore diesel (BMW 320d e46)
La Valvola EGR e il suo Ruolo
Sebbene non direttamente collegata alle perdite di gasolio, una valvola EGR (Exhaust Gas Recirculation) malfunzionante può causare sintomi simili a quelli di un problema al sistema di alimentazione, come sussulti del motore e l'accensione della spia motore. La valvola EGR ricircola una parte dei gas di scarico per abbassare le temperature di combustione e ridurre le emissioni di NOx. Se si ostruisce con depositi carboniosi, può causare problemi di erogazione. La pulizia della valvola EGR o la sua disabilitazione software (con la chiusura fisica del condotto) sono soluzioni comuni.
Approfondimenti Tecnici e Suggerimenti
La discussione tra gli appassionati rivela diverse sfumature tecniche interessanti:
- Posizione del Filtro Gasolio: La posizione del filtro gasolio rispetto alla pompa AC è generalmente considerata corretta se il filtro si trova a monte della pompa di iniezione. La sostituzione del filtro gasolio richiede attenzione: la guarnizione va inumidita con olio motore e il filtro va stretto a mano per circa un quarto di giro una volta avvitato completamente.
- Ritorno Gasolio: La domanda se il gasolio di ritorno debba passare per la pompa AC o andare direttamente nel serbatoio è pertinente. Nella maggior parte dei sistemi, il ritorno va direttamente al serbatoio. Se il gasolio di ritorno venisse riciclato dalla pompa AC, ciò potrebbe indicare un design specifico o un problema.
Il Caso del BMW D7 e la Struttura dell'Impianto
Un utente con un "famigerato BMW D7" (probabilmente riferendosi a un motore diesel BMW più datato o a un'interpretazione specifica) descrive una situazione in cui l'accensione è problematica a causa del mancato arrivo del gasolio alla pompa di iniezione. La struttura dell'impianto da lui descritta (Serbatoio, filtro, pompa AC, pompa iniezione, iniettore, tubo di ritorno fino alla pompa iniettore, serbatoio) presenta delle perplessità, in particolare sulla gestione del tubo di ritorno. La prova di mandare il gasolio per caduta è un ottimo modo per verificare il funzionamento delle pompe e del sistema di iniezione.
La Valvola di Non Ritorno
Se l'impianto si svuota quando il motore è spento, una valvola di non ritorno posizionata nella zona del serbatoio o lungo la linea di alimentazione può essere la soluzione per evitare che il gasolio ritorni indietro. Questo problema si manifesta tipicamente con difficoltà di avviamento dopo un periodo di sosta prolungato (ad esempio, il fine settimana).
Il Sistema TD4 PUMA e i Tubi Occlusi
Un caso interessante riguarda un TD4 PUMA dove, durante la sostituzione del filtro gasolio, il gasolio non usciva dal portafiltro. Questo, unito alla sensazione che il tubo di sfiato del serbatoio fosse occluso, ha sollevato dubbi sulla possibilità che entrambi i tubi fossero bloccati. Nel caso del Defender 2.4, l'assenza di una pompa di sentina nel serbatoio implica un tiraggio a depressione. Un raccordo rapido rotto può facilmente scaricare il circuito di alimentazione, impedendo l'uscita del gasolio dal filtro in assenza di depressione. La spiegazione che il tubo di sfiato mandi aria direttamente sulla parte superiore del serbatoio e poi al bocchettone di carico chiarisce che non dovrebbe esserci un gorgoglio di gasolio.
Sintesi dei Problemi e delle Possibili Soluzioni
Riassumendo, i problemi più comuni legati al sistema di alimentazione del gasolio sulla BMW 320d E46 e veicoli simili includono:
Distacco del Tubicino di Recupero Gasolio: Causato da gancetti di fissaggio rotti.
- Soluzione: Verificare e sostituire i gancetti, o fissare il tubo in modo sicuro con fascette.
Ostruzione del Tubo di Ritorno: Può causare accumulo di pressione e perdita di potenza.
- Soluzione: Pulire il tubo, indagare sulla fonte delle scorie metalliche (usura pompe, ecc.).
Problemi di Avviamento e Aspirazione Aria: Dovuti a perdite nel circuito, pompa bassa pressione inefficiente o filtro sporco.
- Soluzione: Verificare l'integrità delle tubazioni, la tenuta delle connessioni, la funzionalità della pompa AC e sostituire il filtro gasolio. Considerare l'installazione di una valvola di non ritorno se l'impianto si svuota.
Problemi di Alimentazione Generali: Sussulti, perdita di potenza, spie accese.
- Soluzione: Pulizia o sostituzione valvola EGR, verifica pressostato Rail e valvola di non ritorno sul Rail, sostituzione filtro gasolio e aria.
È essenziale un approccio metodico nella diagnosi, partendo dai problemi più semplici e comuni per poi passare a quelli più complessi. La condivisione di esperienze tra proprietari e meccanici è fondamentale per affrontare queste sfide tecniche e mantenere in perfetta efficienza la propria BMW 320d E46.
