Il motore a combustione interna è una delle invenzioni più complesse e affascinanti dell'ingegneria moderna. Esso trasforma l'energia chimica contenuta nel carburante in lavoro meccanico, permettendo la mobilità su ruota. Comprendere come questa macchina converta calore in movimento richiede un'analisi dettagliata dei suoi componenti, dei cicli termodinamici e delle dinamiche critiche che possono occorrere durante il suo funzionamento.
Architettura e principio di funzionamento del motore termico

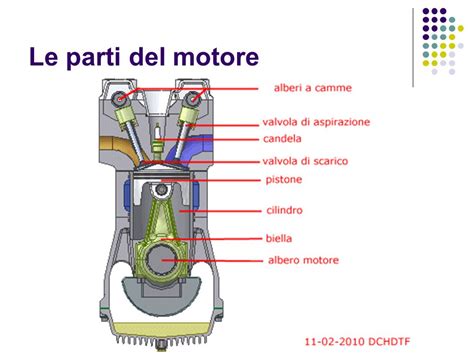

Un motore a combustione interna è un motore termico dove la combustione del combustibile avviene al suo interno. Si contrappone al tipo di combustione esterna, che brucia la fonte di combustibile all'esterno. I motori a combustione interna sono generalmente costituiti da sezioni superiori, chiamate testate, e sezioni inferiori, chiamate blocchi cilindri. La testa contiene le valvole e i componenti di accensione. La sezione inferiore ospita l'albero motore, il pistone e i cilindri.
L'energia chimica è immagazzinata nel carburante, tipicamente diesel o benzina. Quando brucia in presenza di aria, il carburante rilascia energia sotto forma di calore, creando gas in rapida espansione che muovono componenti meccanici chiamati pistoni. Il movimento di salita e discesa dei pistoni muove le aste e trasferisce il movimento all'albero motore. L'albero a gomiti gira e la sua rivoluzione viene utilizzata per azionare un meccanismo esterno, come la trasmissione del veicolo.

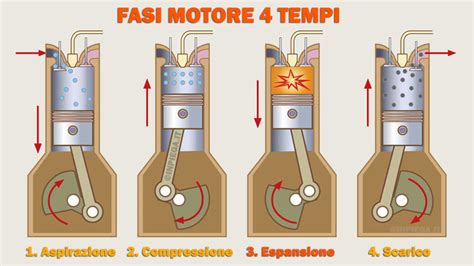

Le quattro fasi del ciclo operativo
La maggior parte dei motori a combustione interna oggi sono di tipo a quattro tempi. Il loro funzionamento è suddiviso in queste quattro fasi: aspirazione, compressione, combustione e corsa di scarico.
Corsa di aspirazione
La corsa di aspirazione viene chiamata così quando i due ingredienti più essenziali della combustione - carburante e aria - entrano nei cilindri. L'aria entra nel collettore di aspirazione dopo essere stata filtrata per rimuovere i contaminanti. Qui si mescola con il carburante, anch'esso filtrato per eliminare le sostanze inquinanti. Allo stesso tempo, l'albero a camme muove le parti per aprire le valvole di aspirazione. Il pistone scende nel cilindro, creando una regione di bassa pressione e la miscela viene aspirata nel cilindro.
Corsa di compressione
Il processo di combustione può iniziare con l'aria e il carburante nel cilindro, ma solo dopo che la miscela è stata compressa può essere preparata per una potente esplosione. L'albero a camme chiude ora le valvole di aspirazione. Il pistone risale, comprimendo la miscela e aumentandone la temperatura. In questo modo si creano le condizioni ottimali per la compressione e il massimo rilascio di energia.
Power Stroke
La miscela è ora compressa, riscaldata e pronta per l'accensione. Ciò che accade successivamente dipende dal fatto che il motore utilizzi benzina o diesel. In un motore diesel, l'intensa pressione creata nella miscela quando il pistone sale provoca l'autoaccensione della miscela aria-carburante. In un motore a benzina, i componenti elettrici chiamati candele accendono il carburante. Il carburante brucia in modo aggressivo, liberando energia e producendo gas in espansione. I gas in rapida espansione spingono il pistone verso il basso con una forza enorme. Un'asta collegata al pistone trasferisce questo movimento all'albero a gomiti, facendolo ruotare.
Corsa di scarico
La miscela esaurita contiene ora i prodotti della combustione. Questi devono uscire dal cilindro per creare lo spazio e le condizioni per il ciclo successivo. Il pistone si sposta ora verso l'alto, spingendo i gas esausti verso la parte superiore. Nel frattempo, l'albero a camme ha aperto le valvole di scarico. Il collettore di scarico raccoglie i prodotti del processo di combustione prima della loro uscita attraverso un unico tubo chiamato tubo di scarico, dotato di un silenziatore per ridurre il rumore.
Efficienza, raffreddamento e lubrificazione
I motori a combustione interna non possono essere considerati efficienti. La maggior parte di essi converte a malapena il 50% dell'energia della combustione in energia meccanica. Tuttavia, le moderne tecnologie hanno permesso di produrre motori con un'efficienza maggiore. L'elettronica incorporata temporizza e controlla con precisione vari processi, come l'iniezione di carburante e la fasatura delle valvole, rendendo la combustione più efficace.
Gestione termica
Tutti i motori a combustione interna sono realizzati con un materiale che non solo resiste al calore estremo, ma lo dissipa anche. Soprattutto, hanno una rete di canali che fa circolare il liquido di raffreddamento, un liquido speciale contenente acqua e antigelo. La sua funzione è quella di assorbire il calore dai vari componenti e dissiparlo nel radiatore, costituito da un'elaborata rete di tubi sottili e alette di raffreddamento. Una pompa dell'acqua assicura una circolazione efficiente, mentre un termostato aiuta a regolarne la temperatura.
Sistemi di lubrificazione
Le parti mobili devono essere costantemente lubrificate, altrimenti l'attrito potrebbe provocare un rapido riscaldamento e un grippaggio o un'usura incalcolabile. I passaggi chiamati gallerie dell'olio forniscono olio lubrificante alle varie parti. Oltre alla lubrificazione, l'olio svolge diverse altre funzioni, come la tenuta e il raffreddamento. Una pompa dell'olio fa scorrere l'olio secondo le necessità, mentre il filtro dell'olio lo libera dai contaminanti. Quando non circola, l'olio si trova nella coppa, un serbatoio nella parte inferiore del motore.
Circuito Lubrificazione Motore ENGINE LUBRICATION
L'autoalimentazione: il fenomeno del "Diesel Engine Runaway"
In ingegneria meccanica, si chiama “runaway” il fenomeno incontrollato per cui il motore va in autoalimentazione fino a raggiungere una velocità di rotazione e temperature estremamente pericolose. Quando un motore diesel sale di giri improvvisamente al massimo in modo incontrollato, va in autoalimentazione (erroneamente chiamato "autocombustione"). Il propulsore sale improvvisamente di giri emettendo molto rumore e una grande quantità di fumo bianco. È una situazione catastrofica in cui il motore continua a funzionare in modo incontrollato, accelerando fino a raggiungere velocità di rotazione estremamente elevate. Non risponde ai comandi e non si ferma neanche spegnendolo con la chiave.
Questo fenomeno può verificarsi quando in un motore diesel l'olio lubrificante arriva per qualche motivo nelle camere di scoppio. Ciò può accadere se, ad esempio, le fasce del pistone sono danneggiate oppure trafila olio dalla turbina, consentendo al lubrificante di arrivare nella camera di combustione. Quando si verifica un runaway, l'ingresso di olio motore nella camera di combustione provoca un aumento del regime di rotazione del propulsore con una combustione incontrollata dello stesso, generando una grande quantità di fumo senza il controllo del conducente. La velocità può aumentare rapidamente e il motore può raggiungere regimi critici che possono portare a danni interni o persino ad un guasto disastroso del motore (il motore come si dice in gergo "sbiella").
Gestione dei componenti critici: la turbina
La turbina è un componente fondamentale per aumentare la potenza dei moderni motori. Naturalmente, una turbina, prima di morire, ti avverte con vari sintomi. Sulle auto turbo, è buona norma tenere d'occhio il gioco dell'alberino della girante ogni 10.000 km, l'olio nell'intercooler e nei tubi che portano ad esso, e il rumore della turbina. Molte volte, se una turbina che era silenziosa inizia a fischiare, è un brutto segnale di squilibrio, accompagnato dal consumo di olio e nuvolette allo scarico.
Comunque, non credere che sia facile uccidere una turbina. Ogni turbina fa storia a sé. In caso di runaway, la turbina continua a girare con l'olio che finisce nei cilindri e crea l'autoalimentazione. Non c'è assolutamente modo di fermarlo agendo sulla chiave, poiché si interrompe il flusso del gasolio ma non quello dell'olio lubrificante. Se dovesse accadere, non bisogna farsi prendere dal panico. Se non si riesce a fermarlo, bisogna lasciarlo girare, scendendo dalla vettura ed aspettare che si spenga da solo. Generalmente il motore si arresta autonomamente per grippaggio. Nel caso ciò accada su un motore diesel con cambio automatico, è necessario mettere in modalità "N", aprire il cofano motore, cercare di tagliare i condotti di aspirazione e tapparli. È possibile tentare di chiudere l'aspirazione che arriva dal filtro dell'aria verso il frontale dell'auto.
Ausili all'avviamento: l'autoaccensione (Moto Start)

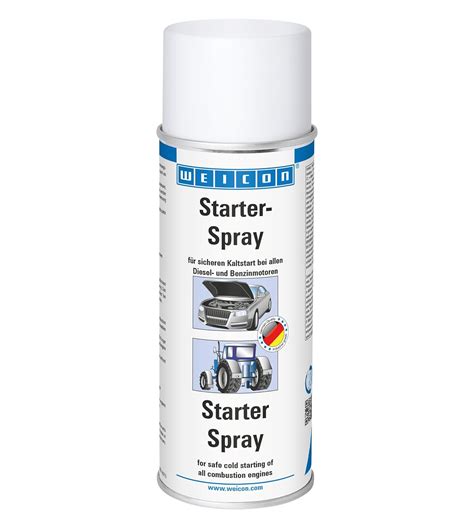

Problemi con l'avviamento dell'auto possono rovinarti l'intera mattinata. Per questo motivo sul mercato compaiono prodotti "self-start" o autoaccensione, preparazioni sotto forma di aerosol che supportano l'avviamento del motore a combustione in condizioni difficili, come basse temperature o elevata umidità. L'autoaccensione è una preparazione che supporta l'avviamento del motore a combustione in condizioni difficili. Il preparato deve essere spruzzato nella presa d'aria, nel filtro, nel carburatore o nel collettore di aspirazione.
È più comunemente utilizzato nei motori diesel, ma può essere utilizzato anche nei motori a benzina. Questa preparazione è utile non solo per le auto, ma anche per le moto, i tosaerba e le seghe. Moto Start contiene sostanze infiammabili, come l'etere, che facilitano l'accensione della miscela di carburante nei cilindri. Non bisogna aver paura: la preparazione è completamente sicura per tutti i motori a benzina e diesel, nonché GPL e metano. Tuttavia, non vale la pena utilizzarlo regolarmente, poiché i problemi con l'avvio dell'unità di azionamento possono comportare la necessità di riparazioni. Vale la pena ricordare di non utilizzare l'avviamento di emergenza del motore tutti i giorni, poiché problemi con l'avviamento del motore potrebbero richiedere la diagnosi e la riparazione del motore.
Differenze concettuali: Autoaccensione vs Autoalimentazione
È necessario distinguere chiaramente i termini. L'autoaccensione è il processo in cui avviene l'avvio della combustione senza l'intervento di una scintilla o di un'altra fonte di calore. Nel caso del diesel si ha una autoaccensione per compressione. Il combustibile, il gasolio, viene iniettato direttamente nella camera di combustione e compresso a pressioni molto elevate, fino a 200 bar, che portano ad un innalzamento della temperatura fino a 900 °C: in questa condizione, il gasolio si accende spontaneamente senza bisogno di una scintilla.
L'autoaccensione è un processo fondamentale per il funzionamento del motore diesel. Senza l'autoaccensione, il combustibile diesel non si accenderebbe e il motore non funzionerebbe. Al contrario, l'autoalimentazione è il fenomeno incontrollato di runaway dove il combustibile non è il gasolio dosato dalla centralina, ma il lubrificante che invade le camere di combustione. Entrambi i processi, sebbene sfruttino il principio della combustione spontanea, hanno scopi e risultati drasticamente differenti: uno garantisce il funzionamento ciclico del motore diesel, l'altro ne decreta la potenziale distruzione meccanica.
