La gestione elettronica del motore nei veicoli moderni, come la BMW 320d, si affida a una complessa rete di sensori per monitorare costantemente le condizioni operative e garantire prestazioni ottimali. Tra questi, i sensori di temperatura e pressione del carburante giocano un ruolo cruciale, fornendo dati essenziali alla centralina di controllo motore (ECU) per regolare l'iniezione, la combustione e, in ultima analisi, l'efficienza e l'affidabilità del propulsore. Anomalie in questi sensori possono manifestarsi con codici di errore specifici e alterazioni significative nel comportamento del veicolo.
Il Sensore di Pressione sul Rail: Funzionamento e Problematiche
Il sensore di pressione sul rail è un componente fondamentale nel sistema di iniezione common rail dei motori diesel. La sua funzione è quella di misurare con precisione la pressione del carburante all'interno del condotto comune (rail) che alimenta gli iniettori. Questa informazione è vitale per l'ECU, che la utilizza per calcolare la quantità e la tempistica di iniezione ottimali in base al carico del motore e alle richieste del conducente.
In caso di malfunzionamento, possono emergere codici di errore relativi ad anomalia di pressione sul rail. Una delle manifestazioni tipiche è una limitazione della pressione massima raggiungibile. Ad esempio, durante l'accelerazione, il valore potrebbe salire fino a circa 1490 bar e non andare oltre, con il conseguente innesco dell'errore poco dopo. Questo suggerisce che il sensore potrebbe non rilevare correttamente la pressione o che il sistema di alimentazione non riesce a mantenere la pressione desiderata. Per determinare con certezza la causa, è utile conoscere il valore di pressione del gasolio che dovrebbe essere ricevuto dal sensore posto sul rail in condizioni di massima potenza. Questo dato permette di confrontare il valore rilevato con quello di riferimento e identificare eventuali scostamenti significativi.

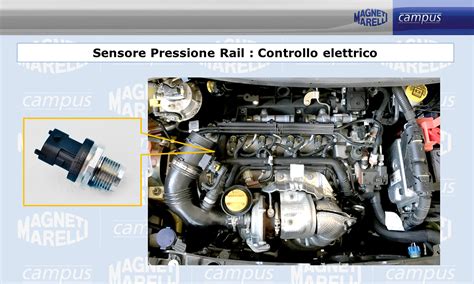

Il sensore di pressione del rail è generalmente facile da identificare all'interno del vano motore, trovandosi tipicamente alla fine del binario degli iniettori. Il costo di questo componente si aggira sui 50 euro, rendendolo un ricambio relativamente accessibile.
SOSTITUZIONE DEL SENSORE DI PRESSIONE DEL RAIL DI CARBURANTE BMW BMW F30 F31 F34 320i 328i
Il Misterioso Sensore di Temperatura Carburante: Un Enigma per la 320d
Un altro sensore critico è quello della temperatura del carburante. La temperatura del gasolio influisce sulla sua densità e viscosità, fattori che a loro volta influenzano la precisione dell'iniezione e la combustione. Pertanto, l'ECU necessita di questa informazione per apportare le opportune correzioni ai parametri di iniezione.
Sulla BMW 320d, il sensore di temperatura del carburante può presentare un comportamento anomalo, come una lettura fissa a 34,9° C che non si muove nemmeno di un decimo durante l'utilizzo. Questo è un forte indice di malfunzionamento. In alcune circostanze, la lettura potrebbe salire di botto a 50° C in accelerazione, suggerendo che il sensore è "andato". Il problema principale con questo sensore, tuttavia, risiede nella sua identificazione fisica sulla BMW 320d.
Contrariamente ad altre motorizzazioni diesel come la 325d e la 330d, dove il sensore è montato in una posizione standard su uno dei tubi della linea carburante, sulla 320d questo sensore sembra essere introvabile. Schemi tecnici, spaccati, foto e tutorial non mostrano la sua presenza in posizioni convenzionali. Questo ha portato a un dubbio significativo: è possibile che il preriscaldatore del gasolio, che è accoppiato al filtro carburante (situato sotto la scocca, grossomodo a metà auto, con accesso dal basso), contenga anche integrato questo sensore? Questa ipotesi è rafforzata dal fatto che il componente individuato da alcune ricerche non sembra simile ai sensori di temperatura carburante montati su altre motorizzazioni diesel, ma potrebbe essere una configurazione specifica per il modello 320d che integra più funzioni in un unico modulo. La verifica "dal vivo" nel motore, orientandosi con immagini fornite da esperti, è un passaggio cruciale per localizzare e confermare la presenza di questo sensore o della sua integrazione in altri componenti.
Il Sistema di Aspirazione: Collettore, Attuatore e Farfalle
Oltre ai problemi legati all'alimentazione del carburante, il motore della BMW 320d può manifestare altre problematiche, come quelle relative al sistema di aspirazione. Un difetto apparentemente indipendente dai precedenti può emergere durante una brusca accelerazione, con un rumore soffiante, sincrono con l'azione della turbina, e una conseguente riduzione della potenza.

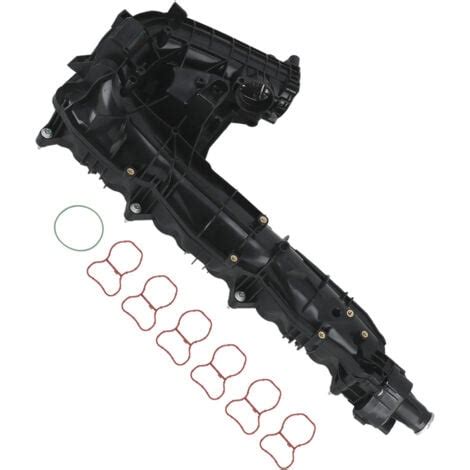

Dopo un controllo dei manicotti dell'alta pressione (dalla turbina al motore), trovati intatti, l'attenzione si sposta sul collettore di aspirazione. La presenza di olio in questo punto, in particolare dove si inserisce l'attuatore che comanda l'alberino delle farfalle dei condotti di aspirazione, è un segnale di possibile anomalia. L'attuatore, una volta sganciato, può rivelare un sistema di levette, spesso in plastica, che si è rotto in pezzi.
Questo meccanismo di connessione danneggiato tra l'alberino e l'attuatore solleva un interrogativo cruciale: fa parte del collettore o del regolatore? Questo è importante per l'acquisto del ricambio. Se il collettore si trova nuovo dalla Germania a un prezzo di circa 190 euro, è fondamentale verificare se questo ricambio include anche i pezzi rotti. Molti collettori di aspirazione moderni integrano l'intero sistema di farfalle e l'alberino, ma l'attuatore esterno potrebbe essere un componente separato. La rottura di queste levette in plastica è una problematica relativamente comune, dovuta all'usura o all'accumulo di depositi carboniosi che ne ostacolano il movimento, mettendo sotto stress i componenti in plastica fino alla rottura.
La funzione delle farfalle dei condotti di aspirazione (swirl flaps) è quella di ottimizzare il flusso d'aria in ingresso ai cilindri, creando una turbolenza (swirl) a bassi regimi motore per migliorare la miscelazione aria/carburante e favorire una combustione più efficiente e una riduzione delle emissioni. A regimi più elevati, le farfalle si aprono completamente per massimizzare il flusso d'aria. La loro rottura o blocco può compromettere seriamente le prestazioni del motore, causando una perdita di potenza e un aumento dei consumi, oltre al rumore soffiante percepito.
La complessità e l'interconnessione dei vari sistemi motore nella BMW 320d richiedono una diagnosi accurata e una profonda comprensione dei componenti per risolvere efficacemente i problemi. La condivisione di esperienze e informazioni, come quelle fornite da "CarMons" e altri, è preziosa per affrontare sfide diagnostiche come la localizzazione di sensori "invisibili" o l'identificazione precisa dei componenti difettosi nel sistema di aspirazione. La ricerca di manuali di servizio specifici per il modello e l'anno di produzione, oltre alla consultazione di forum specializzati, può fornire ulteriori dettagli tecnici e schemi utili per la risoluzione dei problemi. La prevenzione, attraverso una manutenzione regolare e l'attenzione ai segnali anomali del veicolo, rimane la strategia migliore per minimizzare l'insorgenza di questi difetti.
