La Fiat 500 d'epoca, con il suo fascino intramontabile, rappresenta un'icona dell'automobilismo italiano. Tuttavia, come per ogni veicolo storico, alcuni componenti richiedono attenzione e manutenzione specifica per garantire un funzionamento ottimale e sicuro. Tra questi, la scatola dello sterzo riveste un ruolo cruciale, influenzando direttamente la manovrabilità e la sensazione al volante. Problemi legati alla sua usura o a regolazioni errate possono manifestarsi con una serie di sintomi, dalla durezza dello sterzo a rumori anomali, fino a una compromissione della tenuta di strada. Questo articolo si propone di esplorare in profondità i problemi più comuni associati alla scatola dello sterzo della Fiat 500 d'epoca, fornendo spiegazioni dettagliate sulle cause, le procedure di regolazione e le possibili soluzioni, attingendo a preziose esperienze di appassionati e meccanici.
Comprendere il Meccanismo Originale: Precisione e Usura

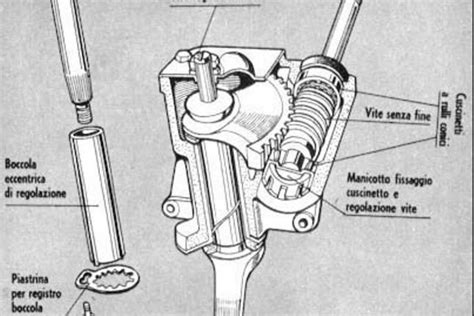

Il sistema di sterzo originale della Fiat 500, sebbene considerato da alcuni "antiquato", è un meccanismo ingegnoso che, se mantenuto correttamente, può offrire prestazioni sorprendenti e una notevole affidabilità. La sua architettura si basa su un principio di funzionamento ben preciso, dove l'usura gioca un ruolo fondamentale nel determinarne le prestazioni nel tempo. La scatola dello sterzo originale è composta da una vite senza fine che ingrana su un settore dentato. La rotazione della vite, azionata dal volante tramite il piantone, provoca il movimento del settore dentato, il quale, a sua volta, comanda il braccio curvo che collega il sistema di sterzo alle ruote anteriori.
L'usura tipica di questo sistema si concentra nel settore centrale. Questo accade perché, nella guida quotidiana, le ruote trascorrono la maggior parte del tempo in posizione diritta. Di conseguenza, il settore dentato e la vite senza fine sono maggiormente sollecitati in questa zona, portando a un gioco eccessivo che si traduce in una minore precisione dello sterzo e in una sensazione di "lentezza" o "vuoto" al centro. È proprio in risposta a questa usura che si rendono necessarie le regolazioni periodiche per ripristinare un funzionamento ottimale.
La Regolazione della Scatola Sterzo: Un Processo Delicato
La regolazione della scatola dello sterzo della Fiat 500 d'epoca è un'operazione che richiede pazienza, precisione e una buona comprensione del meccanismo. Come descritto da un esperto del settore, la procedura prevede diversi passaggi, da eseguire con la scatola smontata dalla vettura e messa in morsa, mantenendo il braccio curvo inferiore in posizione.
Il primo intervento riguarda la vite con taglio e il suo controdado, situati sopra la scatola. Allentando il controdado, si ottiene lo spazio necessario per avvitare la vite. Questo movimento avvia un indurimento della rotazione del perno sterzo, da verificare con l'aiuto di una pinza "grip". L'obiettivo è raggiungere una durezza tale che, riportando il perno in posizione di sterzo dritto, si avverta un leggero indurimento verso le estremità della corsa. Questo indurimento, seppur presente, non dovrebbe essere percepito una volta che la scatola sarà rimontata sull'auto. È fondamentale bloccare saldamente il controdado, mantenendo ferma la vite durante questa operazione.
Successivamente, si interviene sulle due viti esagonali da 8mm. Allentandole, senza rimuoverle, si apre la possibilità di ruotare una piastrina sottostante. Questa piastrina è dotata di due tacche con inserti in bronzo, ricavati dalla boccola principale. La boccola principale, al cui interno gira il perno col settore dentato, ha uno spessore eccentrico. Ruotando la levetta (la piastrina), si modifica lo spessore eccentrico della boccola, avvicinando o allontanando il settore dentato dalla vite di comando. Questo agisce direttamente sul gioco tra i componenti, riducendolo o aumentandolo. Anche in questo caso, l'operazione va eseguita con lo sterzo dritto, verificando che la rotazione completa a destra e sinistra non risulti eccessivamente dura. Si dovrà trovare un compromesso ottimale tra scorrevolezza centrale e una leggera durezza alle estremità.
Infine, si agisce nuovamente sulla vite con il cacciavite. Questa vite sposta assialmente il perno centrale, che ruota nella boccola eccentrica. Questo disassamento del complesso vite-ruota fa sì che i complessi dentati lavorino in una zona meno usurata. Regolando delicatamente questa vite, si può ovviare a un eccessivo indurimento causato dalla regolazione precedente della boccola. L'equilibrio finale si ottiene componendo le due regolazioni, fino a raggiungere il punto ottimale. È imperativo che lo sterzo venga rimontato dritto per garantire la corretta geometria.
La Scelta dell'Olio: Un Dettaglio Cruciale
La lubrificazione interna della scatola dello sterzo è un altro aspetto fondamentale per il suo corretto funzionamento e la sua longevità. Un vecchio ed esperto meccanico ha consigliato una miscela specifica: 50% di olio da cambio 90 e il restante 50% di grasso filante Fiat. Questa combinazione sembra offrire un ottimo risultato, ma richiede, come per la regolazione, pazienza e precisione nel dosaggio.
Rumori e Sintomi: Decifrare i Segnali della Scatola Sterzo
I problemi alla scatola dello sterzo possono manifestarsi in vari modi, spesso confondibili con altre problematiche del veicolo. Un rumore scricchiolio o cinguettio che si presenta su strade leggermente irregolari, soprattutto sterzando a sinistra, e meno frequentemente a destra, può essere un indizio. Questo tipo di rumore, spesso accompagnato da una sensazione di "sospensione scarica che prende un fosso", potrebbe non provenire necessariamente dalle sospensioni.
Come suggerito da un utente esperto, è importante distinguere tra rumori metallici o sordi, tipici di un gioco eccessivo nella scatola, e cigolii che potrebbero avere origini diverse. Se il rumore si manifesta solo sterzando e non a ruote dritte, e si accentua con minime variazioni di assetto, potrebbe indicare un componente interno che si sposta o un elemento non fissato correttamente.
Le cause di questi rumori possono essere molteplici. Un errore comune, riscontrato dopo una revisione completa della scatola sterzo, è l'errato accoppiamento tra la ruota elicoidale e la ruota dentata, oppure, come è accaduto in un caso specifico, il collegamento errato del braccio collegato al meccanismo di ritorno dello sterzo. In questo esempio, l'inserimento dello snodo sferico nel foro sbagliato ha compromesso le geometrie delle ruote, limitando la sterzata a destra e alterando il comportamento generale del veicolo.
Un altro aspetto da considerare, nel caso di cigolii e rumori posteriori, è la possibilità che provengano da elementi non strettamente legati alla scatola dello sterzo, ma che vengono sollecitati durante la sterzata. Tra questi, si annoverano gli attacchi del sedile posteriore, componenti nel bagagliaio come il cric, il cestello della ruota di scorta, o la ruota stessa. Anche il portellone e i suoi tasselli di gomma possono contribuire a rumori anomali. La procedura per identificare la fonte del rumore prevede, pertanto, un'attenta esclusione sistematica di questi elementi, partendo dai più semplici da verificare.
Assemblaggio scatola guida (Luca Fiore)
Il Sistema a Cremaigliera: Un'Alternativa Moderna
Per coloro che cercano una soluzione più moderna e un feeling di guida più diretto, il montaggio di un sistema a cremagliera rappresenta un'alternativa valida. Questo sistema offre diversi pregi tecnici:
- Minori Rinvii: Elimina molti componenti intermedi, riducendo la complessità meccanica.
- Eliminazione Componenti Problematici: Si riducono i punti di potenziale usura e malfunzionamento.
- Rigidità Superiore: Il sistema è decisamente più rigido rispetto all'originale, i cui tiranti sono considerati "minimali".
- Sterzo Diretto: La sensazione di avere uno sterzo più diretto e preciso è notevole.
Tuttavia, il montaggio di una scatola guida a cremagliera non è un'operazione da sottovalutare. Un posizionamento non corretto, anche di pochi millimetri in altezza, larghezza o profondità, può portare a notevoli difetti di tenuta di strada e a un feeling alterato con lo sterzo. L'esperienza diretta dimostra come anche piccole variazioni possano cambiare drasticamente il comportamento dell'auto, richiedendo numerose prove per trovare un compromesso ottimale.
Un'altra considerazione importante riguarda il costo. Il montaggio di una scatola a cremagliera potrebbe comportare una spesa superiore rispetto alla revisione del sistema originale, magari integrato con interventi come l'aggiunta di rinvii su teflon o cuscinetti, e l'utilizzo di braccetti in alluminio e uniball.
La Specificità dei Modelli: Attenzione agli Scambi
È fondamentale ricordare che ogni modello di Fiat 500 possiede una scatola dello sterzo che può differire dalle altre. La differenza principale risiede nella quota alla quale è situato l'incavo sul millerighe che riceve la vite di fissaggio del montante dello sterzo. Scambiare scatole tra modelli diversi può portare a sorprese sgradevoli al momento del montaggio e a un funzionamento non corretto. È quindi essenziale verificare la compatibilità specifica del componente con il proprio modello di vettura.
Considerazioni Finali: Mantenere la Tradizione con Aggiornamenti Mirati
Il sistema originale della Fiat 500, pur presentando delle sfide legate all'usura, non è un meccanismo da scartare a priori. La sua capacità di essere stato utilizzato con successo anche in competizione, e il fatto che alcune categorie lo mantengano ancora oggi, testimonia la sua validità intrinseca. Inoltre, alcune auto molto più moderne hanno adottato principi di funzionamento simili, dimostrando che non si tratta di una "porcheria", ma di un sistema collaudato.
La scelta tra la revisione del sistema originale, con le sue peculiarità e la necessità di regolazioni attente, e l'adozione di un sistema a cremagliera, con i suoi vantaggi in termini di precisione ma anche con le complessità di installazione, dipende dalle priorità del proprietario. In entrambi i casi, la comprensione approfondita del meccanismo, la precisione nell'esecuzione delle operazioni e l'utilizzo di componenti di qualità sono elementi chiave per garantire un'esperienza di guida sicura e appagante con la propria Fiat 500 d'epoca. La passione per questi veicoli storici si nutre anche della cura meticolosa dei loro dettagli meccanici, preservando l'autenticità e migliorando le prestazioni.
